附錄　F

(規范性附錄)

傳輸修正

除非設定檢測靈敏度時所用試塊的聲學性能能代表被檢工件，否則在設定檢測靈敏度或評定不連續性回波波高時，都應考慮傳輸修正。

傳輸修正DV1由2個參數組成：

1)檢測表面的耦合損耗，與聲程無關；

2)材質衰減，與聲程有關；

兩種方法的名稱描述：一種叫固定聲程法，即補償量由耦合損耗和僅在最大聲程處材質衰減組成。另一種叫比較法，即補償量由這2個參數共同組成。

F．1　固定聲程法

這種方法僅用于聲能衰減小于耦合損耗，或反射體的回波靠近工件底部時的情況。使用直探頭時，分別將參考試塊和工件的第一次底面回波，調整至示波屏的同一高度，并記下相應的dB值(用Vt,t和Vt,r表示)。使用斜探頭時，用2個相同的探頭，一發一收，同時作V型放置來得到相應的回波。若兩個底面回波的聲程不同，2回波之間的聲程差(DVs)可通過DGS曲線來得到，傳輸修正(DVt)可根據下式計算：

DVt=Vt,t-Vt,r-DVs

F．2　比較法

F．2．1直探頭

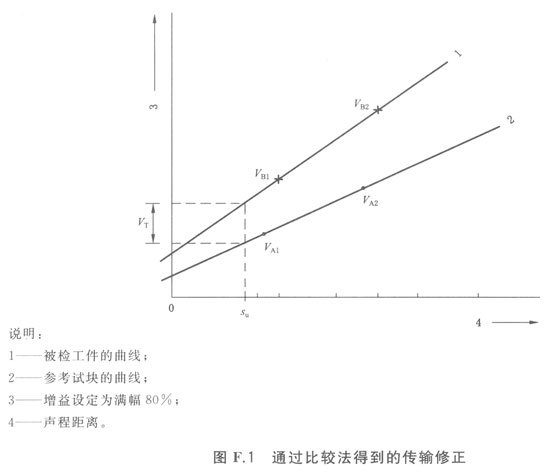

將探頭置于參考試塊上，分別將第一次和第二次底波調整至示波屏的同一高度，并記下相應的增益值(VA1，VA2見圖F．1)。依據增益值與聲程距離的關系繪制出圖G．1中的線2。然后將探頭重新置于工件上，重復上述步驟得到(VB1，VB2和圖F．1中的線1)。對應適當?shù)穆暢?span style=";padding: 0px">(su)，通過兩線得出增益差值，即傳輸修正(DVt)，見圖F．1。

注：通過VB1和VB2所畫的斜線不能給出工件的真實衰減情況，因為其中沒有考慮聲束擴散和檢測面上多次反射對探頭聲能的影響。

F．2．2斜探頭

除了要用2個相同斜探頭且為一發一收外，斜探頭測試方法在原理上與直探頭相似。測試所用探頭頻率應與檢測工件所用探頭頻率相同。將探頭置于DAC參考試塊上，首先作V型放置，接著作W型放置，調節增益使所得的回波顯示在示波屏的同一高度，并記下相應的增益值(用VA1和VA2表示)。然后將探頭置于工件上，重復上述步驟得到(VB1和VB2)。依據增益值與聲程距離的關系繪制出線。對應適當?shù)穆暢蹋ㄟ^兩線得出增益差值，即傳輸修正(DVt)。

F．3　傳輸修正對局部變化進行補償

如果有理由懷疑在被檢區域上存在局部變化需進行傳輸修正時，傳輸修正應選在一些具有代表性的位置進行測定。如果傳輸修正的變化量值在±6dB之內，應將所有測試所得的值進行平均，均值為DVt。如果變化量值超過6dB時，應使用下面或的方法：

a)所有超過DVt以上的測試值與DVt的差值相加，得出均值DV～。修正后的傳輸修正(DVt+DV～)將被用于整個區域的檢查。

b)檢測部位分區，使得每個區域的傳輸修正的變化量值就不超過6dB。將DVt值分開應用于各自區域。

對于斜探頭測試時，應將串列式所得的信號來代替底面回波。
