10　時基線和靈敏度設定

10．1　概述

依據本標準和附錄E要求，每次檢測前應設定時基線和靈敏度，并考慮溫度的影響，時基線和靈敏度設定時的溫度與焊縫檢測時的溫度之差不應超過15℃。

檢測過程中至少每4小時或檢測結束時，應對時基線和靈敏度設定進行校驗，當系統參數發生變化或等同設定變化受到質疑時，也應重新校驗；

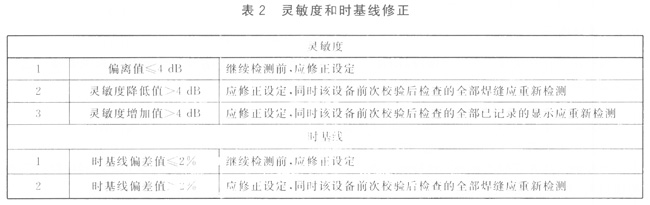

如果在檢測過程中發現偏離應按表2要求進行修正。

10．2　設定參考靈敏度

應選用下列任一技術設定參考靈敏度：

a)技術1：以直徑為3mm橫孔作為基準反射體，制作距離-波幅曲線(DAC)。

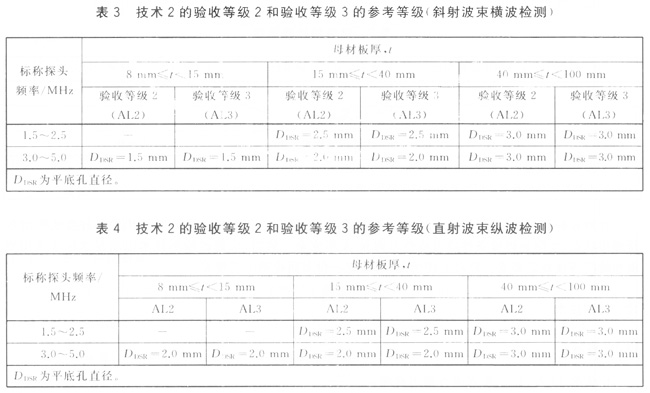

b)技術2：以規定尺寸的平底孔(見表3和表4)作為基準反射體的，制作縱波／橫渡距離-增益尺寸曲線(DGS)。

c)技術3：應以寬度和深度均為1mm的矩形槽作為基準反射體。該技術僅應用于斜探頭(折射角≥70°)檢測厚度8mm≤t＜15mm的焊縫，

d)技術4：串列技術。以直徑為6mm平底孔(所有厚度)作為基準反射體，垂直于探頭移動區。

該技術僅應用于斜探頭(折射角為45°)檢測厚度t≥15mm的焊縫。

橫孔和矩形槽的長度應大于用-20dB法測得的聲束寬度。

10．3　評定等級

應評定所有等于或超過評定等級的顯示。

GB／T 29712中表A．1給出了技術1～4的評定等級。

10．4　傳輸修正

當使用對比試塊建立參考等級時，應在工件和試塊有代表性的位置測量聲能傳輸損失差值。適用技術見附錄F。

如差值小于等于2dB，無需修正。

如差值大于2dB且小于12dB，應進行補償。

如差值大于等于12dB，應考慮原因，如適用應進一步修整探頭移動區。

當檢測對象存在較大的聲能傳輸損失差值，但未發現明顯原因時，應測量檢測對象不同位置的聲能傳輸損失，并應采取修正措施。

10．5　信噪比

焊縫檢測過程中，噪聲電平，不包括表面?zhèn)物@示，應至少保持在評定等級-12dB以下?？筛鶕夹g協議放寬信噪比要求。
