常規測井資料質量自動驗收方法研究與軟件應用

摘 要

摘要：當前的測井資料質量驗收完全靠人工完成，為了實現驗收工作的自動化，開展了相關的研究工作：①利用相關分析法計算主曲線和重復曲線的深度差和相關系數，校深后逐點計算重復誤差
摘要：當前的測井資料質量驗收完全靠人工完成，為了實現驗收工作的自動化，開展了相關的研究工作：①利用相關分析法計算主曲線和重復曲線的深度差和相關系數，校深后逐點計算重復誤差來判斷曲線的重復性；②將曲線逐段擬合成直線，計算原曲線與擬合直線的相對均方差，從而判斷曲線中是否存在平直現象；③將曲線的跳動異?？醋饕粋€(gè)劇烈的幅度變化與另一個、反向的劇烈幅度變化的組合，在曲線上逐點求差，通過判斷是否存在兩個相鄰且反向的劇烈變化來判斷曲線是否存在跳動異常；④利用活度法進行層段劃分，挑選有代表的層段，計算層段上曲線之間的相關系數，判斷曲線間的對應性。在自動驗收方法研究的基礎上，編制了相應的自動驗收軟件，在實際應用中，軟件驗收效率高，驗收結果準確客觀，有推廣價值。
關鍵詞：測井資料；質量；自動驗收；曲線；異常；計算機軟件；應用
0 引言
    測井資料質量驗收是石油天然氣測井質量控制的關鍵環節[1]。原始資料的質量直接影響測井?dāng)?shù)據處理與解釋的精度，進而關系到地區的勘探部署[2～3]。當前的測井資料質量驗收工作主要由測井現場監督和室內資料驗收員憑借個人經驗進行，一方面對驗收人員的業務能力要求較高，另一方面由于質量驗收需要繁復的數值計算，即使是富有經驗的驗收員，也很難保證驗收工作的準確和高效[1，4～5]。為了降低驗收工作對驗收員能力的要求，提高工作效率和準確性，對測井資料質量驗收中最關鍵的重復性、曲線幅度異常、曲線對應性3個方面的自動驗收方法進行了研究，并編制了相應的軟件。
1 測井資料質量自動驗收原理
1.1 重復性檢查
    重復性是指在相同的設備、相同的儀器操作人員、相同的環境下，同一井段兩次測量的吻合程度，它反映測量工作的穩定性[1，4]。石油天然氣行業標準SY/T 5132—2003《測井原始資料質量要求》中規定了各個測井項目的曲線重復性質量標準[6]。以行業標準為依據，對測井曲線重復性進行驗收。
1.1.1曲線校深
    計算主曲線和重復曲線的深度差，依據深度差進行深度匹配，使主曲線與重復曲線深度一致。
設重復曲線段上有N個采樣點，表示為xn(n=1，2，…，N)，在主曲線上取同深度的N個采樣點表示為yn(n=1，2，…，N)，則xn與yn相關系數計算公式如下：

由于主曲線與重復曲線測量的是同一井段，因此在深度對麻正確的情況下，兩者之間府該有最好的相關性。為了得到正確的深度差，需將yn相對xn移動，尋找最大的相關系數。將yn相對xn移動M個采樣點后，則xn與yn的相關系數為：

   M是Yn相對于Xn的深度差(采樣點數差)，式(2)在M＜＜N時適用。以M為變量，在適當?shù)乃阉鞔伴L內變化，則當M正好為yn相對于xn的實際深度差時，計算得到的γxy應為最大。以此反推，在搜索窗長范圍內，當計算的相關系數最大時，M即為yn相對于xn的實際深度差(采樣點數差)。
1.1.2計算重復誤差
   根據質量標準，在各個幅度范圍內逐點計算校深后的主曲線與重復曲線誤差(絕對誤差或相對誤差)，與標準中允許的誤差范圍比較，判斷是否合格。
2 曲線幅度異常檢查
   測井值是地層參數對測井儀器的物理響應，正常的測井過程測得的測井曲線應幅度變化適中，不存在與地層條件無關的平直或跳動等異常[1，7]。
    為了對不同幅度范圍的曲線建立統一的平直、跳動判斷規則，在進行驗收前先對測井曲線做歸一化處理(電阻率曲線取對數后歸一化)。
2.1 曲線擬合法檢查曲線平直
2.1.1曲線擬合

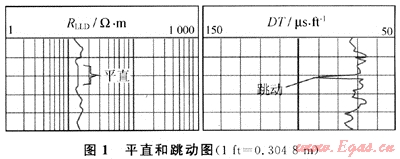

   測井曲線“平直”現象在曲線圖上的形態如圖1中RLLD曲線所示，為一段豎直線。因此可將曲線擬合為：
    yn=a   (n=1，2，…，N)    (3)
式中：yn為歸一化后的測井曲線值；a為常數。
   根據最小二乘法原理，令實際曲線與擬合曲線誤差平方和最小，解得：

2.1.2平直判別
    由于擬合后的函數形態為豎直線段(自變量對應變量無影響力)，無法計算測定系數[4]，因此利用相對均方差來表示實際曲線相對于擬合曲線的分布情況。即

    相對均方差越小，說明擬合的曲線越接近實際曲線的形態。因此可根據相對均方差的值來判斷曲線是否接近平直。
2.2 逐差法檢查曲線跳動
2.2.1求逐差曲線
測井曲線“跳動”現象在曲線圖上的形態如圖1中DT曲線所示，為一段正常幅度變化的曲線包含一個位于曲線中部的跳動尖峰。為了弱化曲線正常的幅度變化、強化相對劇烈的曲線跳動，對曲線相鄰兩點求差，并作以下處理得到逐差曲線。即

其中：△y=yn-yn-1(n=2，3，…，N)；ε為固定值(經驗值)。
2.2.2跳動判別
    測井曲線“跳動”現象可定義為：曲線在某點幅度值相對前一點發生較大變化，在一定的搜索范圍內又發生較大的反向變化(相對前一變化)。因此檢查曲線在某點是否存在“跳動”時，首先判斷在該點附近(前后m各點)是否發生了較大變化，然后判斷是否也存在較大的反向變化。
    可用以下兩個條件判斷曲線是否在第九個點(前后各搜索點)發生了“跳動”。即

    式(7)說明在第n個點附近存在較大變化，在滿足式(7)的同時滿足式(8)說明在該點附近也存在較大的反向變化，可判斷為“跳動”。
2.3 曲線對應性檢查
    曲線對應性檢查是在巖性特征明顯層段檢查各種測井響應是否具有正確的響應，通過計算特定層段曲線之間的相關系數來檢查其對應性[1]。
2.3.1劃分層段
    活度能反應曲線的變化率，進而指示地層界面，因此采用活度法劃分層段。
    選擇一條能較好反映巖性界面的曲線(通常為伽馬曲線)，記為yn(n=1，2，…，N)，并用下式來計算其活度：

    按照下式對活度曲線進行處理，得到活度曲線上各段的變化類型：

其中：△an=an+a-an
    如果相鄰兩段的曲線變化類型相同，則將其合并為一段，變化類型依然用式(10)判斷，直到任意相鄰兩段變化類型都不相同。根據各段曲線變化類型，可以找到活度曲線的峰值位置(曲線變化類型up-down或up-zero-down)，進而得到層段界面，相鄰兩個層段界面之間的深度段，即為劃分得到的層段。
2.3.2選擇層段
    在劃分得到的層段中，選擇層段界面明顯(表現為活度峰值大)、層段內曲線值變化較小(表現為層段內曲線均方差小)、厚度較大的層段。
2.3.3計算相關系數
    在選擇的層段內，利用式(2)計算曲線之間相關系數，與質量標準或用戶設定范圍比較，判斷曲線質量。
3 軟件應用
    在對測井資料質量自動驗收方法進行研究的基礎上，編制了相應的軟件，在油田的實際應用中，提高了驗收工作的效率和準確性。以青海油田某井原始資料的實際驗收情況為例說明軟件的有效性。

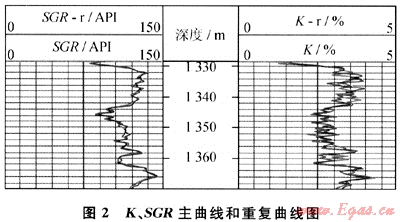

    圖2為資料中深度校正后的總自然伽馬(SGR)、鉀含量(K)曲線的主曲線和重復曲線圖，石油天然氣行業標準SY/T 5132—2003《測井原始資料質量要求》中對自然伽馬能譜測井重復性的要求為：重復曲線與主曲線形狀基本相同，總自然伽馬重復測量值相對誤差應小于5%，鉀的重復測量值相對誤差應小于10%。結合企業生產實際，約定重復誤差符合標準的井段總長度不得少于45m(常規測井重復曲線至少測50m，50m時90%要符合標準，即50×90%=45m)。軟件經計算得：曲線SGR重復曲線與主曲線相關系數為0.983，曲線校深后，重復誤差符合標準的井段總長度為53.5m；曲線K重復曲線與主曲線相關系數為0.765，校深后，重復誤差符合標準的井段總長度為36.5m。因此，軟件得到重復性檢查結論：曲線SGR合格，曲線K不合格。

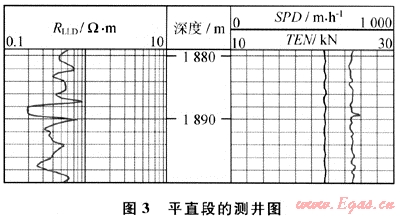

    圖3為資料中感應電阻率曲線(RILD)及同次測井帶測的張力曲線(TEN)、速度曲線(SPD)。軟件利用曲線擬合法檢查出1888.11～1889.21m為平直段(幅度值均為0.2Ω·m，該段相對均方差為0)，同時張力曲線和速度曲線在相應的深度段沒有明顯異常，說明并不是因?yàn)閮x器遇卡現象引起的平直段.因此軟件判斷1888.11～1889.21m為平直異常。

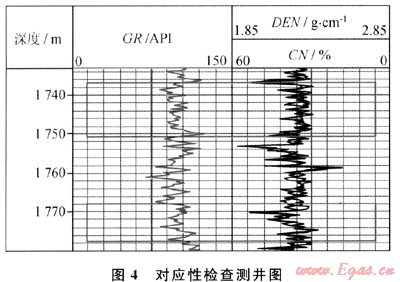

    圖4是資料中伽馬曲線(GR)、密度曲線(DEN)、中子曲線(CN)。以GR曲線為基準曲線劃分層段并挑選層段，1736.81～1750.61m和1768.01～1777.51m(圖中紅框標示)是軟件挑選的兩個層段，在兩個層段DEN曲線和CN曲線的相關系數分別為-0.75和-0.74，與預先設置的規則(負相關、最小相關系數0.7，依據地區經驗設置)相比，軟件判斷DEN曲線和CN曲線的對應性合格。

4 結論
   1) 對測井資料質量自動驗收方法進行深入研究，將相關分析方法應用到重復性檢查，解決了計算主曲線與重復曲線深度差和相關系數的問題；利用曲線擬合法和逐差法分別實現了曲線平直和跳動異常的檢查；將活度法用于曲線對應性檢查，提出了對應性自動驗收的有效流程。
    2) 在方法研究的基礎上，編制了相應的自動驗收軟件，在實際應用中，軟件驗收效率高，驗收結果準確客觀，有推廣價值。
    3) 目前自動驗收軟件作為驗收工作的輔助工具，能夠幫助驗收人員進行部分項目的驗收工作，但它在功能上有一定的局限性，比如質量控制中極為重要的刻度驗收，由于各個測井儀器生產廠家對刻度文件格式嚴格保密，軟件無法讀取正確的刻度信息，因此對刻度驗收無能為力。如何使驗收工作最大限度的自動化，是今后的研究方向。
參考文獻
[1] 沈琛.測井工程監督[M].北京：石油工業出版社，2005.
[2] 張榮義，唐楷，張培，等.川東石炭系流體性質的測井響應特征與判別方法[J].天然氣工業，2008，28(1)：73-75.
[3] 程超，梁濤.基于老測井系列的數字處理方法[J].天然氣工業，2008，28(1)：67-69.
[4] 黃堅，張紅杰，趙衛平，等.測井資料質量控制與評價[J].工程地球物理學報，2005，2(2)：134-138.
[5] 陳建清.淺析測井一體化作業過程的質量控制[J].西部探礦工程，2003，15(1)：64-65.
[6] 勝利石油管理局測井公司.SY/T 5132—2003測井原始資料質量要求[S]∥國家發展和改革委員會.北京：石油工業出版社，2003.
[7] 馮慶付，王建強.火成巖天然氣儲層最優化測井?dāng)?shù)字處理方法[J].天然氣工業，2007，27(8)：38-40.

(本文作者：張軍 李洪奇 中國石油大學(北京)油氣資源與探測國家重點實驗室)
