輕烴在城市燃?xì)忸I(lǐng)域的應用

摘 要

前言輕烴是石油煉制過程中餾程為80℃以下的副產品，產量豐富，價格遠低于液化石油氣；餾程為80℃以下的輕烴經過氣化與空氣混合成符合國家燃燒特性標準的管道輸配混合燃?xì)?。輕烴燃
前言
輕烴是石油煉制過程中餾程為80℃以下的副產品，產量豐富，價格遠低于液化石油氣；餾程為80℃以下的輕烴經過氣化與空氣混合成符合國家燃燒特性標準的管道輸配混合燃?xì)狻］p烴燃?xì)鉄崮芾眯矢?，無“三廢”排放，無毒無害，不會造成人員中毒現象，而且價格低廉，是一種能代替?zhèn)鹘y(tǒng)生活燃料的新型綠色能源。
　一直以來，輕烴作為煉油廠的油氣的副產品，往往沒有被合理、科學的利用起來，這些寶貴資源往往被當作“長明灼，白白燒掉。”事實上，輕烴的熱值是天然氣的四倍。目前輕烴燃?xì)獾募夹g(shù)已經開發出來，并產生了可觀的經濟效益。因此大力發展循環經濟，實現輕烴資源的綜合利用，提高資源綜合利用率，不僅有助于緩解我國能源緊張的嚴峻形勢，而且對落實節能減排工作方案，保護生態環境，實現“十一五”規劃目標具有重要的意義。
　作為城市燃?xì)獾闹匾a(bǔ)充，輕烴已被建設部確定為我國第四代新型城市燃?xì)?。目前，中國城市燃?xì)鈪f(xié)會正在加緊編制輕烴混空燃?xì)?簡稱混空輕烴)的行業標準，使混空輕烴燃?xì)獾纳a(chǎn)、運儲和使用“有法可依”，進一步加強技術安全，促進混空輕烴燃?xì)獾牧夹园l(fā)展。
　在輕烴的設計、施工和使用過程中，其安全性、可靠性和穩定性一直是普遍關注的問題，下面從幾方面對輕烴燃?xì)獾陌踩院头€(wěn)定性進行論述，以和有關同行進行共同探討，促進輕烴混空燃?xì)飧酶斓叵蚯鞍l(fā)展。
　1、規范和標準
　在輕烴的目前應用過程中，碰到的最大問題是執行的規范和標準問題。在設計、施工和應用領域，主要利用現有已發布的規范和標準，使工程在消防、安全、節能審批和驗收等方面取得可靠的依據。
　2、混合氣的安全性
　2.1 混合氣的露點
　在輕烴混空燃?xì)庠趹?yīng)用過程中最主要的問題是露點問題，即輕烴與空氣的混合比例決定了其安全性和適用性。氣體輸送過程中最主要的條件是混合氣的露點要低于環境溫度5℃以上，下面是正戊烷、異戊烷和空氣混合氣的露點計算及圖表。

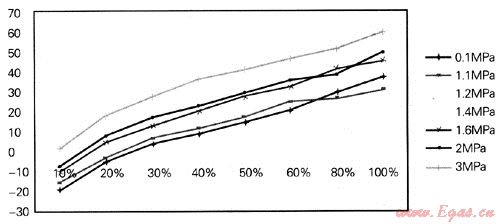

正戊烷和空氣混合氣的露點
壓力(×105Pa)
正戊烷和空氣混合比
10
20
30
40
50
60
80
100
1
-18.5
-4.5
4.2
9
14
20
28
362
1.1
-15
-2.5
6.8
11.5
17
24.5
26
30
1.2
-13.8
-1
8
132
18.5
26
28
29.5
1.4
-11.5
2
11.5
17
22
31.5
35
40
1.6
-9.8
4.7
12.4
20
27
31.5
40
44
2
-7
7.9
17
22
28
34.5
37.5
48
3
2
17.5
27
35
40
45
50
58

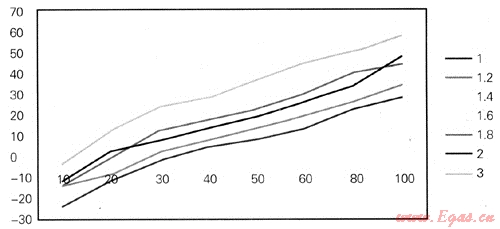

異戊烷和空氣混合氣的露點
壓力×105Pa)
異戊烷和空氣混合比
10
20
30
40
50
60
80
100
1
-24
-11.8
-2.8
4.3
8
13.5
22
27.85
1.1
-14.3
-8.8
1.8
7.5
13.5
19
26
34
1.2
-18
-4.5
5.5
11.5
17
22
32
37
1.4
-15.5
-3
8.1
14
20
26.5
35
40
1.6
-13.8
0
12
17
22
30
40
44
2
-12
2
7.5
13.5
19
26
34
48
3
-4
12
23
28
36
45
50
58

　輕烴是C4、C5及C6等的烷烴混合物。C6以上成分在相同的溫度下蒸汽壓與C4、C5相比低得名。輕烴與空氣混合后，混合物露點不僅與混氣比、混合物壓力有關，與輕烴各組分濃度關系較大，特別是C6以上成分影響最大。輕烴與空氣混合比可控制1:5或1:4。通過計算得出，當壓力為O.1MPa，C8以上濃度為2%，露點低于0℃；C6以上成分降低至1%，混合物露點可降低到-5℃；若提高壓力至O.15MPa，C6以上成分必須小于1%，混合物露點才能不低于0℃。在實際使用過程中，由于不同來源的輕烴的組分比較復雜，因此要注意控制輕烴的組分，尤其是C6以上成分，根據不同的組分和不同地區的環境溫度進行計算，使輕烴混空燃?xì)獯孳噴^為安全的區域下輸送。
　2.2 爆炸極限
　輕烴混合氣安全性的另一個重要因素是爆炸極限。下表是一組輕烴與空氣混合氣的物性參數表，從表中可以看出，以戊烷烴為主的輕烴的爆炸極限上限較低。
混合后燃?xì)馕镄詤?shù)計算表(輕烴：AIR=1:4)(273.15K 101325Pa)
組分
分子量
體積%
密度(kg/m3)
相對密度
絕熱指數(K)
動力粘度×106(Pa.S)
運動粘度×106(Pa.S)
爆炸極限(V%)
著火溫度(℃)
高熱值(MJ/Nm3)
低熱值(MJ/Nm3)
臨界溫度(K)
臨界壓力(MPa)
沸點
正丁烷
58.124
2.O
2.703
2.09
1.144
0.697
2.53
8 5
1.5
365
133.9
123.66
425.18
3 747
-0.5
異戊烷
72.151
8.O
3.45
2.671
1.121
0648
1.85
8.3
1.4
420
169.39
156.75
469.65
3.325
27.82
正戊烷
72.151
8.O
3.45
2.671
1.121
0.648
1.85
83
1.4
260
162.28
155.78
469.65
3 2
36.06
己烷
78.114
2.O
3.84
2.97
1.12
0.712
1.82
8
1 2
560
161.89
155.41
125.97
3349
68.74
空氣
28.966
80
1.2931
1
1.304
17.17
13.4





132.5
3.645
-192
混合物
37.442
100
1.717
1.328
1.267
1.267
6.058
0.069
0.069

32.449
30.58
192.16
3.579

2.3 燃燒特性
以上述比例的輕烴混合氣計算的物性參數詳見下表
燃?xì)馕镄詤?shù)表(輕烴：AIR=1:4)
序號
參數名稱
數量
單位
1
平均分子量
37.442

2
密度
1.717
kg/Nm3
3
相對密度
1.328

4
絕熱指數(硒
1.267

5
動力粘度×106((Pa.S)
1.626
Pa.S
6
運動粘度×106(m2/s)
6.058
m2/s
7
爆炸極限(V%)(上限)
0.4t
%

(下限)
0069
%
8
高熱值(MJ/Nm3)
32.449
MJ/Nm3
9
低熱值(MJ/Nm3)
30.584
MJ/Nm3
10
臨界溫度(K)
192.16
K
11
臨界壓力(MPa)
3.5794
MPa
12
華白數
24.76
MJ/Nm3
13
燃燒勢
10.37

　從燃燒熱值來看，其熱值較高，華白數和燃燒勢近似于《城鎮燃?xì)夥诸悺稧B/T1361 1-2006中的6T的天然氣，因此在燃燒器具選擇天然氣的灶具就可以滿足輕烴混空燃?xì)獾囊蟆?/span>
　3、氣化方式的選擇
　輕烴和液化石油氣相比，在相同的溫度條件下氣化潛熱較高，較難氣化，因此設計過程中要根據提供的輕烴組分，經過計算確定合理的氣化溫度區間和氣化方式。
　氣化熱媒有電、熱水和蒸汽，由于輕烴氣化潛熱較大，因此選擇可靠的氣化介質具有重要的意義，不僅可以減少運行成本，而且還可以保證生產操作的安全穩定。
　在有充足的電力和蒸汽氣源的地方，選擇電和蒸汽是可行的，但多數的廠站不具備這一優勢，因此只能選擇以熱媒加熱產生熱水或蒸汽的氣化方式。這種氣化方式要求配套有自動化程度較高的蒸汽或熱水鍋爐，還要有加熱的氣源。在設計輕烴混空站時通常是把混合后的氣體回輸至鍋爐作為燃料，但要考慮啟車時的備用燃料問題。
　4、調峰儲氣方式
　在設計液化氣混空站時通過氣化混氣設備的啟停數量來調節下游用氣負荷的變化，但在設計輕烴混空站的設計過程中，由于氣化工藝為連續強制氣化的特殊性不能通過設備的頻繁啟停來調節氣量的變化，只能通過儲氣方式來解決。
　儲氣方式有濕式氣柜、干式氣柜、緩沖儲罐儲氣幾種，下表(表格見下頁)我們根據技術、安全、技術、經濟幾方面對幾種儲氣方式進行簡要的分析(儲氣規模按照2萬立方米考慮)。
三種儲氣方式技術經濟對比分析表
技術經濟特性
濕式氣柜
干式氣柜
緩沖儲罐儲氣
規格
D=39m，H=31.67m，V=23367m3
D=26.5m，H=43m，V=23187m3
球罐D(zhuǎn)=1Om，H=32m，P=O.15MPa
鋼材
390t
560t
474t
數量(臺)
1
1
6
總投資(萬元)
608
874
740
技術特性壓力
儲氣壓力3000Pa，并且波動
儲氣壓力6000Pa，壓力穩定
儲氣壓力0 2MPa，壓力穩定
煤氣濕度
罐內煤氣濕度較大，出口煤氣含水份較高
煤氣較為干燥
煤氣較為干燥
占地
較大
較小
較大
防腐蝕
易腐蝕
不易腐蝕
不易腐蝕
壽命
20年
30年
20年
基礎要求
較高
較低
較高
抗震性能
較差
較好
較好
安全性
塔節薄弱處易漏氣需加強
密封系統較復雜，對密封油要求較高
操作壓力較高，安全性較差
單位儲氣建設成本(元/Nm3)
304
437
370
運行成本(萬元/年)
50
30
20
壽命期內的總成本現值(萬元)
955.78
820.4
625 6
    注：上表的壽命期內總成本計算是按利率6%，25年。
　通過以上比較，低壓濕式氣柜由于其煤氣中水含量較高，并且冬季易造成結露需要采取保溫措施，增加運行成本，干式氣柜由于其壽命期內的總成本較高，對于用氣規模較小的城市不適用，從壽命期內總成本的現值來看輕烴儲氣考慮緩沖儲罐為最佳方案。在設計時應根據當?shù)氐牡匦?、基礎結構經過技術經濟比較綜合確定儲氣方案，根據確定的露點控制儲氣壓力不超過臨界壓力，同時根據用氣規模合理的調整儲氣容積。
　5、輸配系統
　根據前面的露點計算，輸配系統的輸送壓力最好不要超過O.15MPa，因此在管網輸送時以中壓B級或低壓輸送為宜。管材的選擇應優先考慮使用PE管材，閥門采用全通徑直埋式球閥為主，管道的埋深要在冰凍深度以下，同時根據坡度在低點要設置凝水缸。
　6、安全消防系統
　在輕烴混空站的設計過程中，通過采取以下安全消防措施來保證生產的安全性。
　根據和國家現行有關液化氣混空站的規范要求，進行混空站的總平面布置。
　設置消防水池和消火栓，并在站區布置環狀消防水管網，儲罐考慮噴淋冷卻水和消防水系統。
　在工藝設計過程中注重對氣化混氣參數的設備單體控制和連鎖控制，在保證安全的前提下，實現無人值守的自動控制。
　管道和設備均實現可靠的靜電接地，緩沖儲罐考慮防雷接地設計。
　生產廠房按《建筑設計防火規范》GB50018—2006的要求考慮足夠的泄壓防爆。
　輕烴燃?xì)庹絹碓绞艿秸块T的重視和倡導，作為缺少能源城市燃?xì)獾闹匾a(bǔ)充，它的推廣和使用，勢必會帶來越來越多的新問題、新矛盾，只要我們共同努力，在設計施工過程中把供氣安全放在第一位，以現行的國家規范標準為準則，嚴謹求實、開拓創新，促進混空輕烴燃?xì)獾牧夹园l(fā)展。

(本文作者：王曉杰1 趙磊2 1.中國市政工程東北設計研究院；2.吉林省建筑工程學院)
