摘 要：本文介紹了水量伺服閥的結構工作原理，論述了水量伺服閥在數碼恒溫式強排燃?xì)鉄崴魃蠎?yīng)用的特點。關鍵詞：水量伺服閥、水氣聯調水量伺服閥是我公司根據國內外市場發展的
摘 要：本文介紹了水量伺服閥的結構工作原理，論述了水量伺服閥在數碼恒溫式強排燃?xì)鉄崴魃蠎?yīng)用的特點。
關鍵詞：水量伺服閥、水氣聯調
水量伺服閥是我公司根據國內外市場發展的趨勢，專門為實現燃?xì)饩咧悄芑刂贫兄崎_發的一種新型水比例調節閥并申請了實用專利。本專利產品包括閥體、水流轉子組件、霍爾傳感器、閥芯組件和電機等組成。其中，水流轉子組件縱向裝在閥體的進水通道內，霍爾傳感器設在閥體的外部且與水流轉子組件的磁塊位置相對應，設在閥體內的閥芯組件與設在閥體外部的電機連接，通過改變出水口間隙的大小實現水流量的調節，可靠實現由于管網壓力波動時保證水流量恒定。特別是燃?xì)饩咭胧须姾笈c相應的燃?xì)饪刂票壤y聯合使用實現水氣聯調，能可靠地對所用燃?xì)狻⑺髁窟M(jìn)行自動調節，實現燃?xì)饩呖焖僮詣?dòng)恒溫、定時開關機（手機信號無線遙控）、火力大小調節等智能化控制，節約能源，增加熱效能，大大地提高了燃?xì)饩叩男阅芎蜋n次。
我公司通過分析國內外家用燃?xì)饩叩陌l(fā)展歷史和現狀、展望中國家用燃?xì)饩叩陌l(fā)展趨勢后，為了適應市場的發展需求，早在2003年已投入大量資金，研究開發技術含量高，用途更廣闊的“水量伺服閥”。通過吸收、消化歐洲、日本的比例控制技術，已成功研制開發并形成大批量生產，產品銷往全國各地。作者結合水量伺服閥系統的開發研究工作，著重介紹了水量伺服閥的工作原理及結構特點，引導燃?xì)饩咝袠I(yè)滿足市場發展趨勢，開發節能、安全、環保型燃?xì)饩?，?duì)節約能源,減少環境污染,提高燃?xì)饩呒夹g(shù)含量及市場競爭力有著重大的影響。
　　一、結構工作原理(參見工作原理圖)
水量伺服閥主要由水流轉子組件、霍爾傳感器、閥芯組件、電機等組成。當水流經過渦輪殼時，推動磁性轉子旋轉，不同磁極靠近霍元件時導通，離開時斷開，從而產生高低脈沖電平輸出給電腦控制器，再由控制器判斷計算出水流量的大小。當燃?xì)饩咴O(shè)定不同的溫度時，控制器首先調節燃?xì)饪刂票壤y的出氣量同時通知電機拖動閥體組件調節出水口的水量大小。這樣，控制器可通過水溫反饋信號自動進行細微的無級調節，從而達到快速調節水溫、穩定水溫目的。

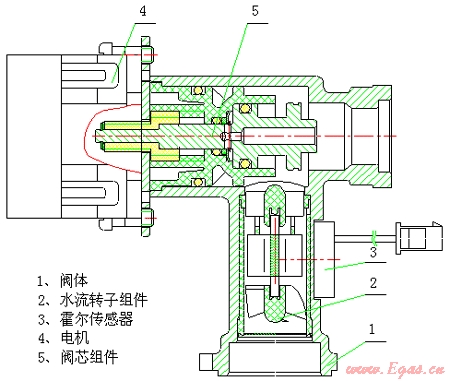

水量伺服閥原理圖
　　二、結構特點
　　1、霍爾傳感器輸出波形：

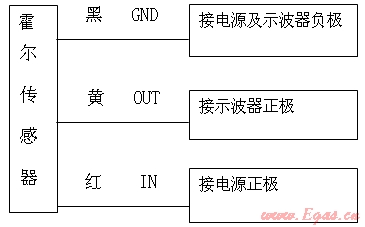

　　2、霍爾傳感器接線方式：

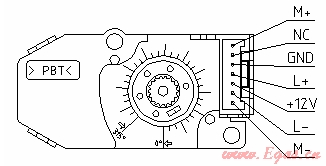

　　3、電機接線方式：


　　注：
　　A．M-、M+為內部電機的兩個極（工作電壓DC12V）。
　　B．+12、GND為內部限位器件的電源。
　　C．L-、L+為限位信號輸出。

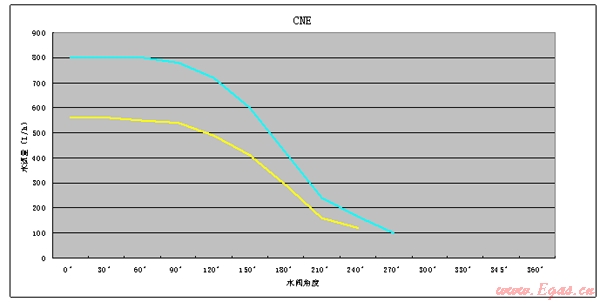

　　4、水調節特性：（黃線為0.1Mpa水壓、藍線為0.2Mpa水壓 ）


氣壓、水壓的波動，使燃具熱負荷、熱強度在相應的變化，造成不完全燃燒 ,使用效果受到很大的影響。燃?xì)鉄崴髋渲萌細饪刂票壤y及水量伺服器的研制開發，對提高燃?xì)饩叩氖孢m性及節約能源具有重大的意義。
1、穩定的燃燒工況
穩定的水、氣流量，可使燃具熱負荷、熱強度保持穩定，加熱溫度均勻，特別是在管道燃?xì)鉄崴髦懈赏怀銎滹@著的特點。穩定的燃燒工況還可大大減少?gòu)U氣中的一氧化碳、氮氧化物等有害物質，減少對環境的污染，減少對用戶的危害。
2、增加燃具的適用性
由于各地區的氣源的熱值不同，可利用燃?xì)饪刂票壤y配合水量伺服閥的調整達到最佳燃燒狀態，從而實現快速達到設定溫度并恒溫。另外，可以實現春、夏、秋、冬不同季節進行控制，有利于燃?xì)饩叩睦鋺B(tài)點火，可以減少爆燃和冷態脫火現象。
3、合理分配熱水
當一用戶有幾臺燃?xì)鉄崴魍瑫r(shí)或間斷使用時，由于管路的長短不一，阻力不同，使分配到燃?xì)鉄崴鞯臍鈮杭八畨翰灰?，這樣也就使得燃?xì)鉄崴魅紵r不一，溫度差異較大，采用水氣聯調技術后合理分配燃?xì)饧八?，可以有效的避免水溫不穩定現象，始終保持穩定的燃燒狀態，大大提高了產品舒適性。
4、提高燃?xì)饩叩暮銣匦Ч?/span>
控制器將冷水溫度、熱水溫度及水流量等變化信息進行 A/D轉換數據處
理后與用戶所需的水溫信息進行比較及運算，然后將經過運算的信息經D/A轉換后指令燃?xì)獗壤y及水量伺服閥聯合控制，快速達到設定的熱水溫度并保持恒定。
三、結束語
燃?xì)鉄崴鞑捎盟?、氣比例?lián)動調節技術后，使燃?xì)饩叩牟▌?dòng)抗干擾能力增強，恒溫精度和可靠性得到提高。隨著燃?xì)饩咝袠I(yè)的迅猛發展，采用水量伺服閥的各種燃?xì)饩咴絹碓降玫搅藦V泛的應用。


(本文作者：葉楊海 葉麗榮 湛江中信電磁閥有限公司 廣東湛江 524022)
