摘　要：SW／LJ固定床反火型生物質氣化爐技術采用膜分離技術制取富氧空氣作為氣化劑，降低氮含量，提高熱值和氣化率；采用催化劑對焦油進行催化裂解，在增加熱值的同時，減少污染和能源浪費；采用催化劑對粗煤氣進行甲烷化以進一步提高熱值。

關鍵詞：生物質氣化  固定床反火型氣化爐  富氧氣化  焦油催化裂解  甲烷化

Development of SW/LJ Fixed Bed Back-fire Type Biomase Gasifier

Abstract：For SW／LJ fixed bed back-fire type biomass gasifier technology，the oxygen-enriched air generated by the membrane separation technology is used as gasification agent to reduce nitrogen content and improve the calorific value and the gasification rate；the catalyst is used for catalytic cracking of tar to increase the calorific value and reduce pollution and energy waste；and the catalyst is used for methanation of coarse coal gas to further improve the calorific value．

Key words：biomass gasification；fixed bed back-fire type gasifier；rich oxygen gasification；catalytic cracking of tar；methanation

1　概述

生物質能開發利用技術的研究是我國可持續發展技術的重要內容之一，被列入我國21世紀發展議程。生物質能具有可再生性、低污染性、廣泛分布性的特點^[1-3]，如何利用好這些可再生資源是我國能源可持續發展的一個主要方向。生物質集中供氣技術的開發與應用，為我國規?；蒙镔|(zhì)資源開辟了一條有效的途徑。它對于解決能源與環境這一當今世界突出的社會問題具有重要意義^[4]。生物質氣化爐是該技術的核心設備。衡量一種生物質氣化爐的研究與設計成功與否，主要看該氣化爐是否能夠連續、穩定、安全地生產出高質量的生物質燃?xì)狻?span lang="EN-US">

目前，我國農村廣泛使用的生物質氣化技術，主要是固定床氣化工藝，采用空氣為氣化劑^[5]。這種工藝設備結構簡單，易于操作，可實現多種生物質原料的熱解氣化，投資少，因此得到了廣泛應用。但是，其產生的生物質燃?xì)鉄嶂档?，且焦油含量高，非常容易造成管路阻塞。其原因有兩個方面：第一，由于采用空氣為氣化劑，得到的生物質氣中氮?dú)夂扛撸潴w積分?jǐn)?shù)通常在50％左右；第二，由于生物質原料中水分及揮發分含量高、固定碳含量相對較低，使獲得的生物質燃?xì)庵薪褂秃扛?sup>[6]。因此，我國目前廣泛應用的生物質氣化工藝還比較落后，必須對其進行改進，研制出既經濟適用，氣體質量又高的氣化裝置。

本研究將空氣氣化劑改為富氧氣化劑，并對焦油進行催化裂解，同時借鑒煤氣化的甲烷化工藝對氣化后續過程進行改進，以期研制出技術先進的生物質氣化爐。

2　研究內容

本研究的主要內容是：將空氣氣化劑改為富氧氣化劑，降低氮含量，提高熱值；采用催化劑對焦油進行催化裂解，在增加熱值的同時，減少污染和能源浪費；采用催化劑對粗燃?xì)膺M(jìn)行甲烷化，進一步提高熱值。

3　技術原理與性能特點

3．1　技術原理

SW／LJ固定床反火型生物質氣化爐采用下吸式氣化爐，生物質燃料由頂部裝入爐內，靠重力逐漸下降，空氣從設計好的氧化層位置進入(即喉口部位進入)與已點燃的生物質中的碳發生反應，生成二氧化碳，放出熱量。由于限氧燃燒，氧氣的供應并不充分，因此不完全燃燒同時發生，生成一氧化碳，放出熱量。這些熱量為還原反應、物料的熱解和干燥提供了熱源。還原區在氧化區的下部，氣化生成的富含焦油的燃?xì)庀蛳峦ㄟ^該區域。因?yàn)樵谶€原區不存在氧氣，所以氧化反應中生成的二氧化碳同焦炭及水蒸氣發生還原反應，生成一氧化碳和氫氣。由于喉部高溫氧化區(800～1200℃)和以熾熱焦炭為主的還原區的存在，燃?xì)庵械牟糠纸褂驮谕ㄟ^高溫區時被裂解為永久性小分子氣體(降溫時不凝結成液體)，燃料中的水分亦可參加反應形成氫氣。其優點是可隨時打開爐蓋添加燃料，空氣便于調節，燃燒穩定，燃?xì)庵薪褂秃可?，燃料的適應性強^[7]。

SW／LJ固定床反火型生物質氣化爐與傳統的氣化爐相比，在以下方面做出了改進：

①利用膜技術富氧氣化

選用板框式氣體膜分離器，從空氣中制取富氧空氣，提高氣化反應速度，增強氣化強度，提高熱效率，在減少氣化劑用量的同時，使燃?xì)庵卸栊詺怏w氮?dú)夂繙p少，改善燃?xì)饨M成，從而提高燃?xì)鉄嶂怠?span lang="EN-US">

②利用催化劑對燃?xì)膺M(jìn)行焦油裂解

自氣化爐生產的含有焦油的生物質燃?xì)猓?jīng)過除塵，進入裝有催化劑的焦油裂解裝置。焦油裂解反應器為固定床反應器，裂解溫度控制在800℃左右，經催化劑催化裂解后，氣化氣中焦油含量小于20mg／m³。

③利用催化劑對燃?xì)膺M(jìn)行甲烷化

生物質燃?xì)膺M(jìn)入甲烷化裝置，甲烷化反應器內充裝了耐硫甲烷化催化劑。在催化劑的作用下，一氧化碳和氫氣發生反應，生成甲烷，使燃?xì)獾臒嶂档玫教岣?，也使氣體的組成得到改善^[8]。

3．2　工藝流程

SW／LJ固定床反火型生物質氣化爐是生物質氣化集中供氣系統的核心，該氣化爐主要功能是把生物質等固體原料轉換成氣體燃料。具體工藝流程見圖l。生物質原料由爐頂送入氣化爐，同時，加入由膜氣體分離器產生的富氧空氣，經過熱解氧化和還原反應，產生的燃?xì)庀冗M(jìn)入旋風除塵器分離出燃?xì)庵休^大的顆粒飛灰，然后進入焦油裂解裝置，對焦油進行深度裂解；而后，生物質燃?xì)膺M(jìn)入甲烷化裝置進行反應；之后再經過冷卻裝置使氣體迅速降至室溫；最后，經凈化裝置過濾即可得到清潔燃?xì)猓善啡細膺M(jìn)入儲氣罐儲存。

4　技術性能

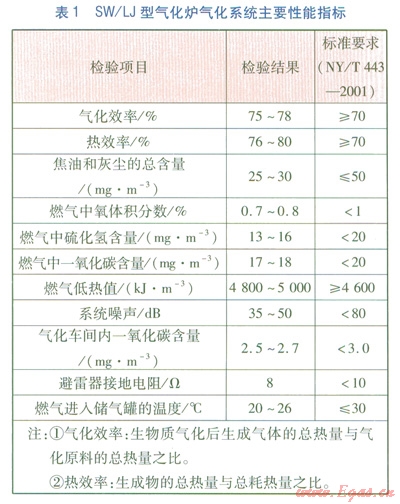

該氣化爐氣化系統穩定運行后，依據NY／T443-2001《秸稈氣化供氣系統技術條件及驗收規范》對該系統進行檢測，主要技術性能指標見表1。

5　結語

生物質氣化項目的開發與推廣，多年來國家一直給予高度重視，該項目對調整我國能源結構，尤其是調整我國農村能源利用方式有著戰略意義，同時對我國農村經濟的可持續發展、環保意識的加強有著直接的推動作用。在科學技術部、農業部、住房和城鄉建設部的大力支持下，各級政府已把秸稈氣化技術列入科技產業計劃、農村潔凈能源調整計劃、產業扶貧、環境保護等專項基金扶持的技術領域和稅收優惠政策的扶持產業。該項目符合國家產業政策，是國家重點扶持的技術領域，也是目前大多數發展中國家正在積極引進和開發推廣的項目。

我國生物質氣化人員做了很多的研究，基本掌握了生物質氣化規律，也開發了一些生物質氣化技術的應用工藝。但由于或多或少地存在著氣化效率不高、原料通透性不強、燃?xì)饨褂秃扛?、燃?xì)鉄嶂迪鄬^低、灰分含量高等問題，極大影響了燃?xì)獾暮罄m(xù)利用以及推廣使用。當前我國生物質氣化技術研究應側重以下方面：①研制高效、經濟的氣化裝置，提高燃?xì)鉄嶂?，解決好燃?xì)獾暮罄m(xù)處理，尤其是焦油的處理問題；②借鑒國外先進、成熟的工藝，提高研究起點；③隨著生物質氣化技術研究的深入，把具有較好應用前景的技術盡快工業化；④對已存在但尚不完善的工藝進行技術改造。

參考文獻：

[1]陳蔚萍，陳迎偉，劉振峰．生物質氣化工藝技術應用與進展[J]．河南大學學報，2007，37(1)：35-37．

[2]萬仁新．生物質能工程[M]．北京：中國農業出版社，1992：5．

[3]張文華，田沈，楊秀山，等．降解生物質氣化洗焦廢水微生物的選擇[J]．太陽能學報，2002，23(4)：459-461．

[4]雷廷宙，沈勝強，崔俊貞．固定床生物質氣化機組主要性能試驗研究[J]．河南科學，2006，24(1)：118-119．

[5]陳冠益，高文學，顏蓓蓓，等．生物質氣化技術研究現狀與發展[J]．煤氣與熱力，2006，26(7)：20-26．

[6]魏泉源，王凱軍，宋英豪，等．中國農村生物質集中供氣工程建設與管理模式[J]．農業工程學報，2009，25(5)：303-307．

[7]朱華炳，胡孔元，陳天虎，等．內燃加熱式生物質氣化爐設計[J]．煤氣與熱力，2004，24(3)：122-126．

[8]郭新生，梁益武，方夢祥，等．焦油的催化裂解對燃?xì)獬煞值挠绊?span lang="EN-US">[J]．煤氣與熱力，2005，25(8)：5-9．

本文作者：于江華  王湘寧  于京春  李  新  宋海寧  徐  方

作者單位：中交煤氣熱力研究設計院有限公司
