層理性頁巖地層超聲波透射實驗

摘要

摘　要：層理發育的硬脆性頁巖的聲波響應特征是頁巖氣開發過程中測井資料應用的基礎，為獲得對層理性頁巖儲層超聲波傳播特性的認識，選取渝東南地區下志留統龍馬溪組野外露頭巖塊

摘　要：層理發育的硬脆性頁巖的聲波響應特征是頁巖氣開發過程中測井資料應用的基礎，為獲得對層理性頁巖儲層超聲波傳播特性的認識，選取渝東南地區下志留統龍馬溪組野外露頭巖塊，通過波速初步篩選出橫向各向同性的大巖樣，在此基礎上鉆取不同層理方向的小巖柱，進行室內多頻率超聲波透射實驗，以獲取不同層理下的聲波傳播規律。實驗結果表明：①實驗用巖樣以黑色、灰黑色及深灰色頁巖、粉砂質泥巖為主，孔隙度變化范圍為l.5％～2.5％，大部分巖樣的滲透率小于lmD；②在0°～90°范圍內，隨層理傾角的增加，波速減小趨勢明顯，衰減系數增加；③波速與孔隙度呈現較好的負相關性，隨孔隙度增加，衰減系數增加且增加程度隨層理傾角變大而加??；④波速與頻率呈對數增加的趨勢，頻散現象明顯，衰減系數隨頻率增加而增大。所得到的頁巖層理與聲波屬性相關性的實驗結果，可為頁巖氣開發過程中建立準確的地層巖石強度剖面及井壁穩定分析提供實驗依據。

關鍵詞：渝東南地區 早志留世層理性頁巖露頭巖塊超聲波透射孔隙度滲透率層理傾角衰減系數 頻散

An experimental study of ultrasonic penetration through bedding shale reservoirs

Abstract：The acoustic response of bedding hard brittle shales is the foundation of well logging data interpretation during the shale gas development process．To better understand the ultrasonic penetration through bedding shale reservoirs，we first collected the shale outcrops from the Lower Silurian Longmaxi Shale in southeast Chongqin9，and transversely isotropic large rock samples were preliminarily screened with the velocity test method to acquiring comprehensive knowledge on the propagation characteristics of the ultrasonic wave of bedding shale reservoirs．On this basis，cores were drilled from different bedding direction，Hieanwhile multi frequency ultrasonic transmission，experiments were performed in the laboratory，thereby to get the law of acoustic wave propagation in different bedding directions．The following findings were obtained．a．Rock samples used in the experiments are mainly composed of black shale，gray and black shale，dark gray shale and silty mudstone，the porosity of which ranges from l.5％to 2.5％，and the permeability of which is mostly less than lmD．b．With the increase of the bedding angle within the range of 0°-90°．the wave velocity decreases obviously while the attenuation coefficient increases．c．There is a good negative correlation between the wave velocity and porosity．Attenuation coefficient increases with the increase of porosity and its increasing degree becomes greater with the in crease of the bedding angle．d．The wave velocity and the frequency both increase in a logarithm tendency，the dispersion phenomenon is obvious，and the attenuation coefficient increases with the increase of frequency．The above experimental results about thc correlation between rock acoustic properties and bedding formation of shales provide a reliable experimental basis，based on which an accurate formation rock strength profile and wellbore stability analysis can be established in the process of shale gas development．

Key words：outcrop sample，ultrasonic penetration，porosity，permeability，bedding dip，attenuation coefficient,dispersion

近年來，頁巖氣勘探開發成為我國能源界的研究熱點，作為儲層的頁巖地層也受到了工程師和學者們的廣泛關注^[1-5]。超聲波數據是油氣田開發過程中測井解釋的重要資料，頁巖地層層理發育，研究層理性頁巖結構對超聲波響應的影響，對于利用測井資料^[6-7]進行頁巖儲層識別和了解地下層理結構變化情況均具有重大意義。自1981年Jone等研究了美國Williston盆地白堊系頁巖在不排水條件下超聲波速度各向異性問題以來，圍繞頁巖巖石的聲波傳播特性展開了大量研究^[8]。

SONG Insun等^[9]在靜態壓力達到70MPa的條件下，利用小柱塞縱橫超聲波透射實驗來分析與層理平面垂直和平行兩個方向的彈性各向異性，同時，還通過縱橫波速度估算了層狀巖心的彈性模量。Carl HSondergeld^[10]利用超聲波的透射實驗的手段，分析了不同角度的層理?xiàng)l件下，圍壓對縱、橫波波速的影響。Tutuncu，A．U等^[11]通過滲透率、超聲波和巖石力學實驗的綜合測試確定了頁巖橫向各向異性的存在，該物理測試方法可以用于獲取低滲儲層的滲透率方位。這些理論為利用多參數反演頁巖孔隙結構奠定了基礎。

由于實驗中頁巖制樣的困難，國內學者對作為油氣儲集層蓋層的頁巖地層聲波速度和各向異性的巖石物理數據研究^[12-13]較少，他們主要針對一些變質巖和火成巖的聲學性質進行了實驗研究，頁巖地層聲波響應特征研究還不夠成熟。筆者選擇渝東南地區下志留統龍馬溪組層理性頁巖野外露頭，鉆取22塊巖樣，進行不同層理結構的聲場特征研究，以期獲得對層理性頁巖儲層超聲波傳播特性的認識。

1　巖心制備及基礎物性參數

1．1　巖心制備

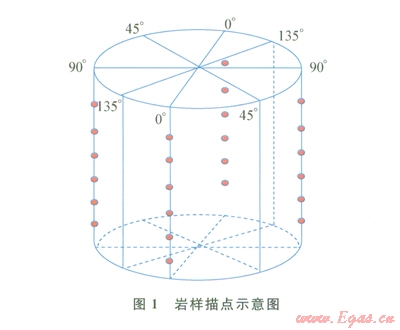

選取渝東南下志留統龍馬溪組露頭巖樣，通過巖樣軸心逆時針作0°，45°，90°，l35°共4條過原點的直線，并延長至徑向，再根據巖樣的長度在軸向做間隔相等的5～10個點(圖1)。接下來，用縱波探頭測量巖樣各點的縱波時差。最后，選擇徑向縱波時差相差不大的大巖樣(可近似為橫向各向同性的模型)作為研究取心對象。

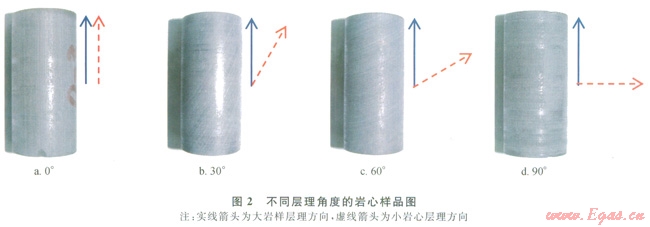

在此基礎上，分別沿平行層理方向(圖2-a)、與對稱軸呈一定角度(30°、60°，如圖2-b，2-c)、垂直于平行層理方向(圖2-d)進行小巖心鉆取，利用鉆機控制層理角度誤差小于5％，為了不影響測試效果，所切制樣品直徑均在1英寸左右(25.4mm)，長度介于37.87～51.11mm，兩端面磨平拋光。

1．2　基本物性參數

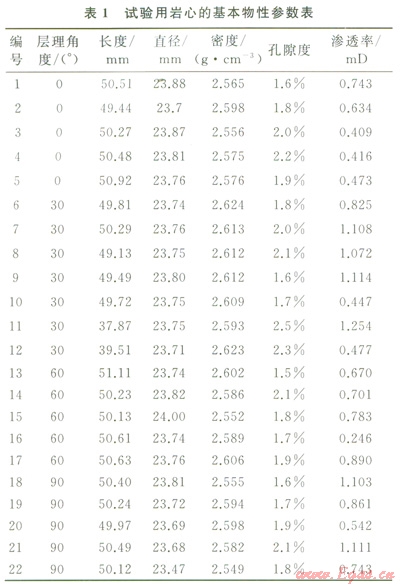

針對上述取心過程，挑選出22塊巖樣，分別采用游標卡尺、電子天平、致密巖心氣體孔隙度測定儀及根據氣測滲透原理自制的滲透率測試裝置對其基礎物性進行了測試分析，結果見表l。從巖心分析及測試結果可以看出，巖樣巖性以黑色、灰黑色及深灰色頁巖、粉砂質泥巖為主，孔隙度變化范圍為l.5％～2.5％，大部分巖樣的滲透率小于lmD。

2　實驗測試結果與分析

2．1　實驗測試技術

實驗測試是在常溫(20℃)，軸壓恒定為0.5MPa環境下，使用西南石油大學“油氣藏地質及開發工程”國家重點實驗室自行研制的承壓型聲波換能器采用透射法^[14]進行測量。采用激發頻率為25kHz、50kHz、100kHz、250kHz、490kHz的縱波探頭發射出超聲波脈沖，穿過不同層理性頁巖巖心，接收探頭將透射后的聲波信號經過示波器顯示出來，通過其配備的(Ultra Scope)軟件采集接收端探頭的聲波波形，并將聲波信號保存在計算機中，通過提取波形中的首播波速和利用波形對比法計算衰減系數來進行波形數據分析。圖3為超聲波透射實驗的測流程圖。

2．2　結果與分析

2．2．1不同層理角度條件下，孔隙度對聲波特性的影響

按層理角度(0°、30°、60°、90°)將巖心分為4組，住探頭頻率為250kHz條件下，測試各組巖心的超聲波數據。用于研究不同層理角度條件下，孔隙度對聲波特性的影響。

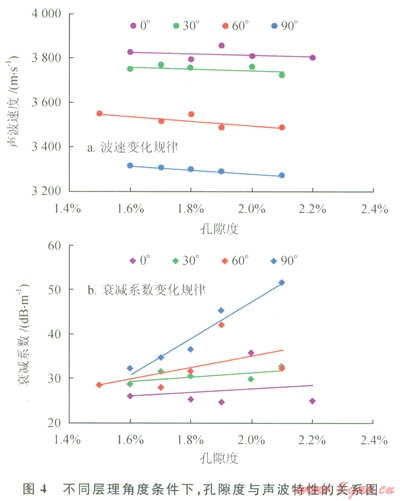

從圖4可以看出，盡管頁巖孔隙度及其變化范圍都較小，但是聲波速度隨孔隙度的增加依然有減小的趨勢，且層理角度越大速度越??；聲波衰減系數隨著孔隙度的增加，總體呈現出增大趨勢，且在不同層理間這種增加呈現出喇叭形狀(圖4-b)，即在孔隙度較小時，不同角度哀減系數相差不大，隨孔隙度的增加，有差異變大的趨勢。這表明超聲波在頁巖巖石物理性質研究中依然是非常暈要的手段。

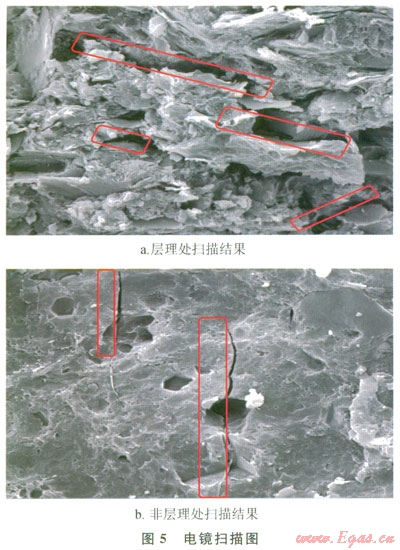

頁巖的層理發育方向是研究和表征層理最重要的參數之一。對頁巖進行電鏡掃描(圖5)可知，層理面處的膠結物較多，黏土礦物的產狀相對比較混亂，且相對非層理處的微裂縫更加發育，可知層理面的存存減小了波速，增加了衰減。因此，圖4-a中出現了波速在層理為90°時要遠小于層理為0°時的情況。層理角度變大、衰減增加是由于角度越大，聲波穿透的層理數增加所致，孔隙度增加層理面的微裂縫數也會增加，因此出現圖4-b所示的增加規律。利用上述規律，可以綜合利用聲波資料進行儲層評價，對層理角度進行預測。

2．2．2不同層理角度條件下，測試頻率對聲波特性的影響

在層理不同的4組巖心中分別抽取出孔隙度相等的巖樣(巖心編號為2、6、15、22，孔隙度均為l.8％)，接下來，選擇不同縱波探頭頻率的超聲波來完成透射實驗，用于研究不同層理角度條件下，測試頻率對聲波特性的影響。

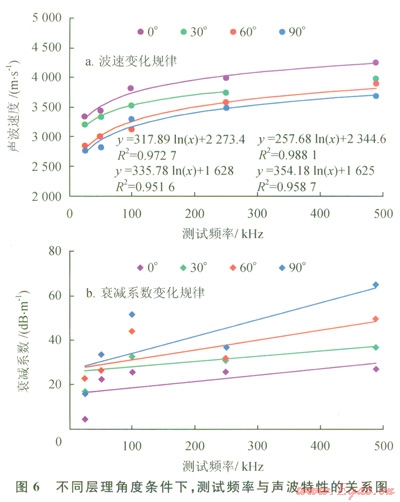

實驗結果表明，隨著測試頻率增加，聲波波速也增大，并且呈對數正相關性(圖6-a)，頻散現象明顯，在不同層理角度條件下的各組巖心統計結果非常吻合，具有很強的規律性。而聲波衰減系數隨著測試頻率的增加總體也呈增大的趨勢(如圖6-b)，但是變化幅度規律性不強，同層理角度條件下的各組巖心統計結果相近。該結果對于儲層評價中聲波參數的選擇具有一定的指導意義。

2．2．3不同測試頻率下，孔隙度對聲波特性的影響

選取孔隙度數據最完整的一組巖心(層理角度為30°)為研究對象，選用4種頻率(25kHz、50kHz、100kHz、250kHz)的縱波探頭進行超聲波透射實驗，用于研究不同測試頻率條件下，孔隙度對聲波特性的影響。

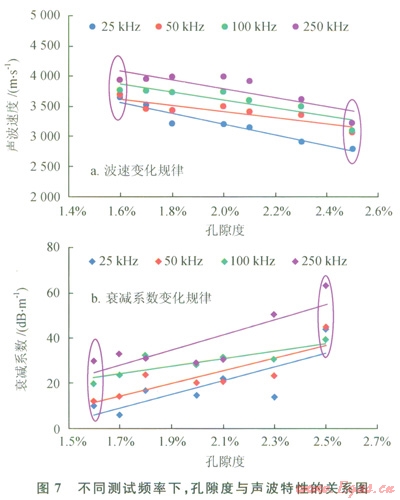

圖7為不同頻率下，孔隙度與聲波特性的關系。

從圖7中可以看出，孔隙度分別為1.6％和2.5％的2個點，波速和衰減系數有明顯差異，中間區域聲波參數均有小幅度波動，但趨勢是一樣的，這說明盡管頁巖孔隙較小，但其對聲波傳播在速度和衰減上均有體現的，這個頁巖層理發育和微裂縫發育不無關系。

4　結論

1)在0°～90°范圍內，隨層理角度的增加，波速減小趨勢明顯，衰減系數增加。

2)波速與孔隙度呈現較好的負相關性，隨孔隙度增加，衰減系數增加，且增加程度隨層理角度的變大而加劇。

3)波速與頻率呈對數增加的趨勢，頻散現象明顯，衰減系數隨頻率增加而增大。
