摘　要：地震資料泊松比反演氣水預測方法在砂巖儲層中的應用效果穩定，但在碳酸鹽巖儲層中的預測效果還有待確認。為此，在四川盆地龍崗構造三疊系、塔里木盆地奧陶系、土庫曼斯坦阿姆河右岸區塊侏羅系等8個層系的碳酸鹽巖儲層中開展了應用研究。對測井資料的泊松比分析結果表明，碳酸鹽巖儲層含流體后，其泊松比由低到高依次對應于含氣、同含氣水、含水、致密層?；谠摿己靡?guī)律，可獲得碳酸鹽巖儲層泊松比氣水預測模型，隨后制作合成地震記錄，準確標定儲層所在位置，進而可建立起測井泊松比與地震資料的關系，采用泊松比測井曲線約束地震資料進行反演的方法，并通過神經網絡算法予以實現，從而得到泊松比反演剖面，能夠較為清晰地反映儲層含氣、含水情況，由此獲得的平面分布預測圖可有效分析氣水分布與構造、斷層等的關系。在不同碳酸鹽巖儲層類型(如孔隙型、裂縫型、裂縫孔隙型、縫洞型)中的應用效果表明，該方法能有效識別碳酸鹽巖儲層的含氣性和含水性，可作為氣水預測的一種新手段。

關鍵詞：碳酸鹽巖  儲集層  泊松比  天然氣  水  預測效果  四川I盆地  塔里木盆地  阿姆河盆地

A gas-water forecasting model based on Poisson¢s ratio values and its application in carbonate reservoirs

Abstract：It is effective to predict gas-water through Poisson¢s ratio inversion of seismic data in sandstone reservoirs．However，the effectiveness of this method in carbonate reservoirs has not been well proved．Therefore，eight carbonate sequences，including the Triassic in the Longgang structure of the Sichuan Basin，the Ordovician in the Tarim Basin and the Jurassic in the Amu Darya Right Bank Basin of Turkmenistan，were selected for verifying the effectiveness of this method．The analysis of Poisson¢s ratio of logging data reveals that the Poisson¢s ratio values of carbonate reservoirs containing fluids correspond，from low to high，to gas layer，gas-water layer，water layer and tight layer respectively．This pattern is clear．Thus，a gas-water forecasting model based on Poisson¢s ratio values was built for carbonate reservoirs．Synthetic seismograms were generated to accurately calibrate the horizons of reservoirs．Poisson inversion profiles were obtained based on neural network algorithm and used to recognize gas water layers．The plane maps generated based on these profiles effectively revealed the relationship between gas—water distribution with structures and faults．Application in different types of carbonate reservoirs(such as porous type，fractured type，fractured-porous type and fractured-vuggy type)shows that this method is effective in the identification of gas and water distribution in carbonate reservoirs．It can be used as a new means of gas-water prediction．

Keywords：carbonates，reservoir，Poisson¢s ratio，natural gas，water，prediction effect，Sichuan Basin，Tarim Basin，Amu Darya River Basin

1　氣水預測模型的建立

氣水預測模型是根據預測區域的泊松比曲線結合試油情況建立的，基中泊松比曲線由陣列聲波測井曲線，即縱波、橫波時差轉換而來，即

其中

式中dts為橫波時差；dtc為縱波時差；g為縱橫波速度比。

將泊松比曲線結合試油結果進行對比、統計分析，即得到泊松比值與氣水的對應關系。目前，筆者已在8個不同儲層中獲得了與圖1類似的關系。它們的基本規律是相同的，即泊松比值含氣層低，含水層較高，致密層或非儲層最高，只是在不同地區(含國內外)泊松比值略有差別。

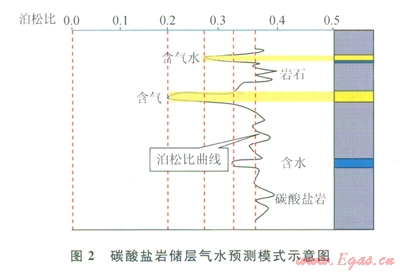

由此建立的氣水預測模型具有普適性(圖2)。圖2表示含氣層、氣水層、水層、巖石(碳酸鹽巖)的泊松比分布范圍，是依次升高的，具體到某個儲層時，其值略有不同。依據此模型，即可對預測的結果進行氣水預測解釋。

2　泊松比氣水預測的處理解釋流程

1)制作合成記錄，對儲層進行準確標定，并在地震剖面上進行準確對比。

2)泊松比測井資料分析，建立儲層泊松比氣水預測模型。

3)建立測井泊松比—地震資料的關系，并將關系用于氣水預測，形成平面預測成果。

4)進行解釋，其方法已在本文參考文獻[1-2]中介紹，此不贅述。

3　應用效果分析

3．1　四川盆地某構造下二疊統長興組生物礁儲層

該儲層位于四川盆地某海槽，研究區自北東—南西依次出現海槽相、邊緣相和臺地相沉積，發育陸棚邊緣礁。工業油氣井成功率分別為42.3％和42.5％，并大量產水。氣水分布預測已經成為重要課題。

對區內多口井儲層段泊松比測井曲線統計分析，確定泊松比與氣水的對應關系為：氣層在0～0.285；氣水層在0.285～0.305；干層大于0.315。

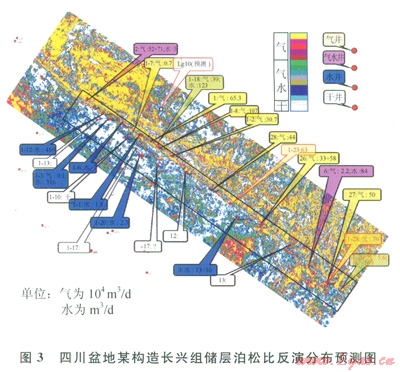

反演得到預測區域目的層泊松比均值分布圖(圖3)，紅、黃色代表含氣，綠、藍色代表含水，灰、白色代表非儲層。圖3中指示框的顏色為含流體類別(氣、氣水、水)，其中的數據為產量?？梢钥吹剑A(yù)測的氣水分布與試油結果基本對應，效果較明顯，26口井有21口符合，符合率81％。

圖3中矩形框上側邊線出現明顯的含氣條帶，為邊緣礁儲層，該圖同時顯示海槽內有一定的含氣性(圖3黃色部分)。

3．2　四川盆地某構造雷口坡組

該構造中三疊統雷口坡組構造較復雜，斷層較發育，圈閉類型有構造、巖性圈閉、巖性一構造復合圈閉。該區工業井成功率37.5％，獲累計測試產量107.35×10⁴m³／d，展示出其良好的勘探開發前景。但雷口坡組儲層氣水分布規律不清楚，造成開發部署困難、影響開發效果等。

預測區內目的層段泊松比曲線有ll口，測試結果與泊松比曲線的關系符合一般的規律，統計得到的泊松比與氣水關系如圖1，含氣泊松比在0～0.275之間，含水泊松比在0.265～0.310之間。

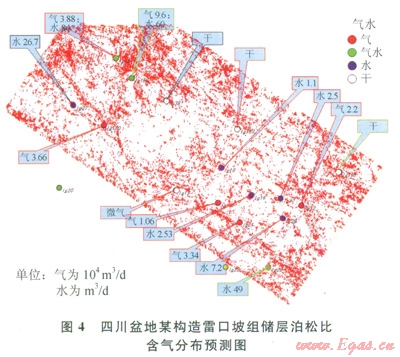

預測得到的含氣分布如圖4所示，紅色為含氣。該區4口純產氣井，3口井位于或緊鄰低泊松比部位(紅色)，1口井位于不含氣部位，5口純產水井均位于不含氣的部位，3口氣水同產井都位于或靠近含氣部位，4口干井有2口井位于不含氣部位。總體看，l6口井3口井不符合(符合率為81％)。

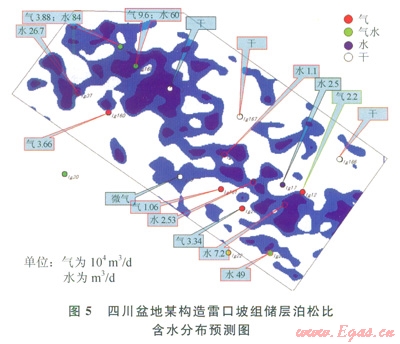

圖5為預測的含水分布預測圖。圖5中，5口純產氣井和3口氣水同產井有7口位于預測的含氣分布區，有l口井不符合，4口純產氣井均不在預測的含水部位，4口干井有2口處于預測的含水部位。16口井有3口井不符合(符合率為81％)。

3．3　土庫曼斯坦阿姆河地區侏羅系njj組儲層

研究區內儲層段礁、灘型儲層發育。區塊大斷裂較多，油氣分割不均，水體分布規律性差，這給井位部署和開發帶來較大難度。

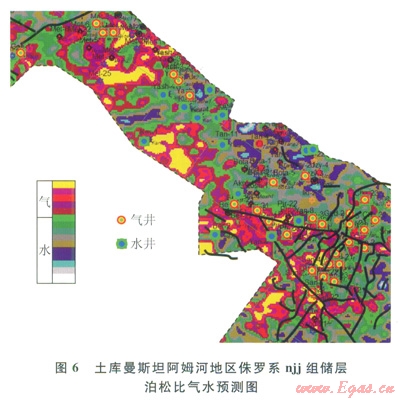

獲得的氣水分布預測圖如圖6所示。圖6中黑線為斷層，紅、黃色為含氣，綠、藍色為含水，從圖中看出，28口有6口與預測結果不符合，l3口含水井有2口井與預測結果不符合，總體符合率為85.36％。

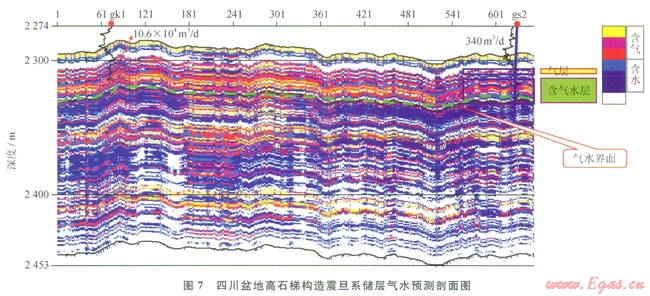

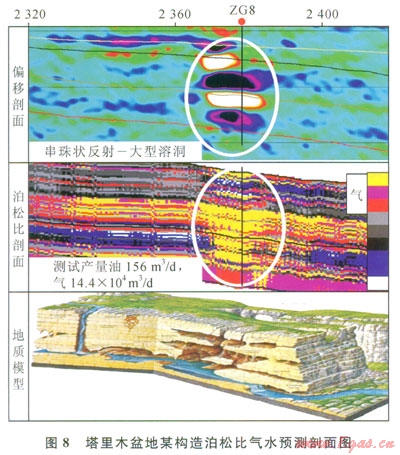

此外，筆者還對四川盆地高石梯構造震旦系燈影組二段白云巖儲層進行了探索性預測，獲得了氣水界面(圖7)，該氣水界面與該區的實鉆結果符合。此外，在塔里木油田塔中區塊開展了氣水分布預測，得到了串珠狀反射對應的溶洞儲層結構，該結構與普通地質模型具有一致性(圖8)。這種方法也能反映砂巖儲層的地質結構^[3-5]。

4　結論與認識

筆者對8個不同地區、類型的碳酸鹽巖儲層做了氣水預測探索，包括礁、礁灘、堤礁，有孔隙型、裂縫型、溶洞型，有構造、巖性圈閉型。應用表明，泊松比在碳酸鹽巖儲層氣水預測中，建立的模型具有普適性，預測效果穩定，對氣藏的勘探開發具有較好的參考價值。

但目前大多油氣田所作陣列聲波測井較少，且對曲線的處理還不夠精細，值得引起重視，以便進一步發揮泊松比曲線的作用，更有效解決氣水預測難題。

參考文獻

[1]吳大奎，張本全，戴勇，等．地震資料氣水識別方法及其應用[J]．天然氣工業，2011，31(12)：54-58．

WU Dakui，ZHANG Benquan，DAI Yong，et al．Seismic identification methods for gas and water layers and their application[J]．Natural Gas Industry，2011，31(12)：54-38．

[2]吳大奎，戴勇，鄭淑芬，等．疊后地震資料氣水識別研究與應用[J]．天然氣工業，2008，28(11)：38-41．

WU Dakui，DAI Yong，ZHENG Shufen，et al．Research and application of gas／water identification by poststack seismic dataEJ]．Natural Gas Industry，2008，28(11)：38-41．

[3]趙良孝．儲層流體類型的測井判別方法[M]．成都：四川科學技術出版社，2009．

ZHAO Liangxiao．Logging identification methods of reservoir fluids types[M]．Chengdu：Sichuan Science＆Technology Press，2009．

[4]戴勇，吳大奎，李躍綱，等．川西地區九龍山構造碎屑巖儲層氣水預測實踐[J]．天然氣工業，2012，32(9)：37-39．

DAI Yong，WU Dakui，Ll Yuegang,et al．Prediction of gas and water distribution in clastic reservoirs of the jiulongshan structure in West Sichuan Basin[J]．Natural Gas Industry，2012，32(9)：37-39．

[5]吳大奎，李亞林，伍志明，等．地震、測井資料聯合反演的神經網絡算法研究[J]．天然氣工業，2004，24(3)：55-57．

WU Dakui,LI Yalin，WU Zhiming，et al．Research on the neural network algorithm of joint inversion of seismic and log data[J]．Natural Gas Industry，2004，24(3)：55-57．

本文作者：吳大奎  戴勇  李剛毅  鄭淑芬

作者單位：中國石油川慶鉆探工程公司地質勘探開發研究院
