天然氣組分變化時燃?xì)鉄崴鞯男阅茼憫?yīng)研究

摘 要

摘要：使用管道天然氣摻混乙烷、氮?dú)獾姆椒MLNG，并配制不同比例管道天然氣與LNG的摻混氣，對上海市場上幾種熱水器的熱工性能進行響應測試。測試結果表明：隨LNG比例的增加，熱水
摘要：使用管道天然氣摻混乙烷、氮?dú)獾姆椒MLNG，并配制不同比例管道天然氣與LNG的摻混氣，對上海市場上幾種熱水器的熱工性能進行響應測試。測試結果表明：隨LNG比例的增加，熱水器負荷增加，熱效率下降，C0排放基本處于國標允許的范圍內，N0x排放無顯著變化。熱效率的變化會引起能效指標管理方面的混亂，需引起重視。
關鍵詞：燃?xì)鉄崴?；上海；響?yīng)；實驗研究；天然氣；互換性
Experimental Study on Response of Water Heaters to Different Composition of Natural Gas
College of Mechanie Engineering，Tongii University Yang Xianchao，Qin Chaokui，Tong Chao
Abstract：Pipeline natural gas(PNG)in lab was blended with ethane and nitrogen to simulate liquefied natural gas(LNG).The mixed gases of LNG and PNG at different proportions were used to test performance response of several water heaters popular in Shanghai markets.The result shows that when the percentage of LNG increased from 0% to 100%，the heat load of water heater increased，the thermal efficiency decreased.the CO emission is basically less than 500ppm，which comply with the national standard，and no significant change was observed in NOx emission.Serious attention should be paid to thermal efficiency changes，close related to Energy Efficiency Administration.
Keywords：gas-fired water heater；shanghai；response；experimental study；natural gas；interchangeability
1 背景
    目前上海市燃?xì)夤芫W(wǎng)中有4種氣源：西氣東輸天然氣(下簡稱西氣)、東海天然氣(下簡稱東氣)、川氣和進口LNG。在組分與燃燒特性上，LNG與前三種天然氣存在較大差別。因此，管網中的用戶將會面對波動的氣源組分，所使用的天然氣為管道天然氣與LNG的某種混合氣體。對于這種可能出現的組分波動，燃具會發生何種變化？是否能夠保持良好的適應性？這是多氣源天然氣供應格局下必須回答的問題。
    燃?xì)饫弥械陌踩珕?wèn)題一直以來都被人們高度關注。已有的互換性指標(如AGA指數法、Weaver指數法以及德爾布法等)均是從安全要求出發來判斷燃具的互換性，國外制定的這些判別法也是針對其自身氣源和燃具，而我國的燃具設計理念、制造技術、氣源成分等均與國外有較大區別。這些判別法能否適用，尚需進行實驗驗證。
    天然氣的普及使燃?xì)鉄崴鞯靡钥焖侔l(fā)展，家用快速熱水器已成為居民必備的燃?xì)饩咧?。為系統考察LNG接入天然氣管網后，用戶處可能發生的問題，本文選擇上海燃具市場上具有代表性的7臺燃?xì)鉄崴?，通過配制不同比例管輸氣與LNG的摻混氣，測試熱水器的熱負荷、熱效率、C0排放等性能指標的變化情況。
2 實驗用氣
    用戶處的氣源應為不同比例的管輸氣與LNG的混合氣體，最富時為L(zhǎng)NG，最貧時為管輸氣。重點需考察當氣源由100%管輸氣逐漸轉變?yōu)?00%的LNG時，熱水器的熱負荷、效率、C0、NOx等發生的變化。已知西氣、東氣、川氣及LNG 4種氣源組分，但在實驗進行時LNG尚未引進上海燃?xì)夤芫W(wǎng)。因此，在實驗室內采用管輸氣摻混乙烷、氮?dú)獾姆椒ㄅ渲芁NG，此種方法既反映了LNG乙烷含量較高的特點，又簡化了實際配氣流程。通過配氣后的色譜取樣分析，發現配制氣與目標氣LNG之間華白數與燃燒勢偏差基本穩定在±0.1%左右，符合國標關于配氣的規定[1]。

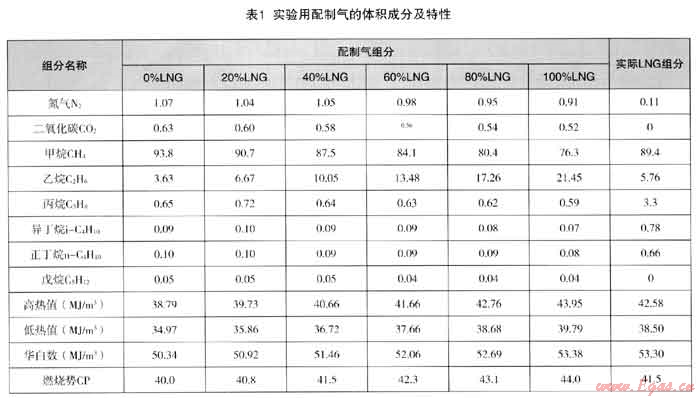

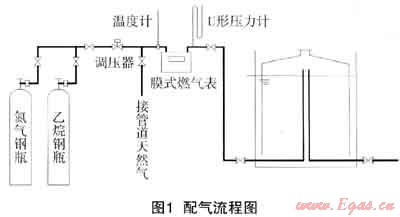

    按照上述方案配制的LNG以不同比例(0、20%、40%、60%、80%、100%)與實驗室管輸氣摻混即可模擬真實情況下用戶處的氣源組分。配氣裝置見圖1，配氣時采取西氣-乙烷-氮?dú)舛啻谓惶孢M(jìn)入的方式，盡可能保證均勻。監測膜式燃?xì)獗硖幍娜細鉁囟龋员阌谶M(jìn)氣量的修正。配氣的目標原則是華白數與目標氣一致，燃燒勢盡可能接近。表1給出了實驗室配制的測試用氣組分及特性，以LNG比例作為標識。作為對比，同時給出了LNG的實際組分。

3 實驗燃具
    實驗燃具的選擇是互換性實驗中至關重要的環節，只有采用一定市場占有率且具有結構代表性[2]的燃具進行實驗，得出的結論才具有一定的代表性。南、由上海市燃?xì)庑袠I(yè)管理部門結合燃具牛產氽業的銷售情況，篩選了上海市場上占有率最高的4個品牌燃?xì)鉄崴?，挑選各自有代表性的型號(共7臺)進行測試。樣機基本情況如表2。必須說明的是：熱水器不同于燃?xì)庠?，沒有任何用戶可以干預的調節手段，而燃?xì)庠畋仨氝M(jìn)行必要的一次空氣調節，以獲取較好的初始狀態。

表2 燃?xì)鉄崴鳒y(cè)試的樣機概況
序號
品牌
型號
型式
額定功率
額定效率
1
1
A
室內強排型
20kW
88%
2
1
B
戶外強排型
22kW
88%
3
2
A
室內強排型
20kW
88%
4
2
B
數碼恒溫型
26kW
88%
5
3
A
數碼恒溫型
21kW
84%
6
3
B
室內強排型
21kW
84%
7
4
A
室內強排型
21kW
88%
4 測試方法與流程
    試驗參照GB6932—2001《家用燃?xì)饪焖贌崴鳌芬?guī)定的試驗條件、試驗條目和試驗方法，重點考察燃?xì)鉄崴髟跓o(wú)風條件下的燃燒工況(火焰狀態及排放)以及熱負荷、熱效率的變化，部分測試細節根據具體情況有所調整，于是制定以下測試流程：
    (1) 選定待測熱水器，進行安裝，凋試。對于非恒溫機，將燃?xì)忾y門開至最大，調節出水溫度比進水溫度高40±1℃，當不能調節至此溫度時，在熱水器溫度可調范圍內，淵節至最接近的溫度。對于恒溫機，將溫度設定在最高狀態，適當提高進水樂力，使熱水器在最大負荷狀態下工作；
    (2) 使用管輸氣預熱熱水器15min，切換到測試用氣，煙氣取樣管放置到熱水器排煙管內；預熱的做法相對國標有改動，其主要目的在于節省配制氣用量；
    (3) 操作員A提示實驗開始并計時，同時操作員C開始稱取熱水，操作員A負責計量燃?xì)饬髁亢妥x取進水溫度，操作員B負責讀取出水溫度和煙氣中C0、N0x、02含量，此后A與C間隔1Os讀取進出水溫度；
    (4) 待流量計走動2圈，A提示實驗結束并結束計時，同時C停止稱取熱水，關閉煙氣分析儀；
(5) 停水溫升的測試。讀取當前出水溫度，關閉熱水器，1min后開啟熱水器，讀取熱水的最高出水溫度。


5 實驗結果與分析
5.1 測試結果
    對7臺燃?xì)鉄崴髟?種氣源下進行了重復測試，獲得了每臺熱水器的熱負荷、熱效率及C0和N0x排放變化情況，如圖3～圖6所示。采用數字表示品牌，字母表示型號。
5.1.1熱負荷
    為了能夠準確反映出不同燃?xì)饨M分下的熱負荷變化情況，采用實測熱負荷指標來衡量熱水器在用戶側的熱負荷性能。具體計算方法參見GB16410—2007《家用燃?xì)庠罹摺逢P(guān)于實測熱負荷的規定。

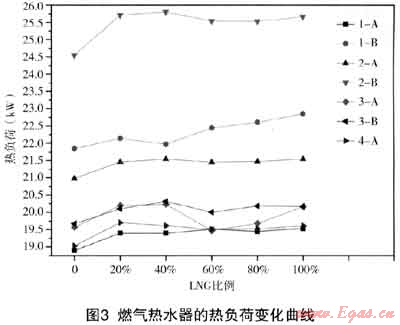

    圖3為L(zhǎng)NG比例對熱水器熱負荷的影響。熱水器的熱負荷隨著LNG比例的增加呈現增大的趨勢，其變化規律隨著熱水器結構型式與品牌的不同而不同。
    理論上似乎可以用華白數來預測熱負荷的變化，從100%管輸氣變化到100%LNG，華白數增加了6%，對于不同品牌的熱水器，熱負荷的增加基本上未超出5%，熱水器1-B達到最高的偏差4.6%。個別點的熱負荷與總體變化趨勢的偏離可以認為是燃?xì)庹扯葘?dǎo)致噴嘴流量發生變化所致。

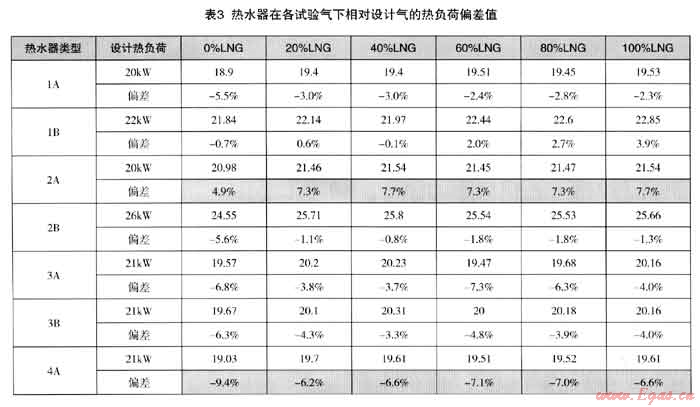

    比較各型號熱水器在設計氣下的熱負荷，得出在氣源從100%管輸氣變化到100%LNG時每種熱水器的熱負荷偏差值。表巾熱負荷偏差較大者用棕色底紋標識出?？芍獰崴?-A與4-A在氣源變化時會發生比較明顯的響應，可能導致用戶處的不滿。
5.1.2熱效率
    熱效率為強制性指標，必須嚴格服從現有的熱水器能效等級管理制度。

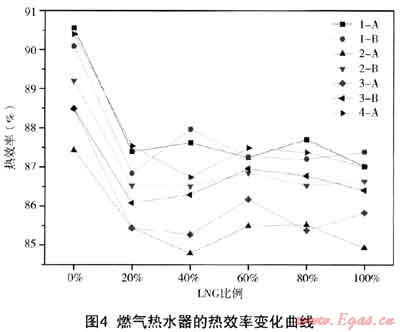

    圖4為L(zhǎng)NG比例對熱水器熱效率的影響。熱水器的效率隨LNG比例的增加呈現下降的趨勢。當由管輸氣變化到摻混20%LNG時，效率的下降最為明顯，之后隨著LNG比例的增加，效率基本趨于穩定。

    效率并非燃具互換性判斷的必要條件。目前的熱水器能效管理制度[3]規定，三級能效不小于84%，二級不小于88%，一級不小于96%。氣源組分的變化所造成的效率變化，可能會引發熱水器實際工作效率與能效標識不吻合的情況。以二級能效88%為考量基準，熱水器1-A、1-B、2-A、2-B和4-A在20%～100%LNG下均達不到產品標識的能效，而熱水器3-A和3-B均達到要求的三級能效84%。天然氣組分的變化引起的此類問題應加以注意。
5.1.3 C0排放
    C0作為安全指標，是室內機安全性能的重要衡量標準。煙氣的值應在炯?xì)庵?2含量≤14%時進行讀取?？紤]到煙氣被空氣稀釋的程度不同，應將煙氣中的C0體積分?jǐn)?shù)換算成過?？諝庀禂?shù)α=1時的體積分?jǐn)?shù)，具體換算公式參見文獻[5]。

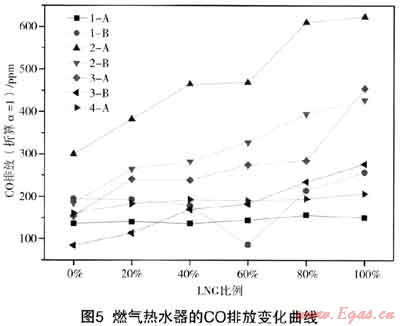

    圖5為L(zhǎng)NG比例對熱水器C0排放的影響。隨著LNG比例的增加，熱水器的C0值呈現增大趨勢。
    7臺燃?xì)鉄崴髟诓煌壤齃NG下基本上沒有出現C0排放超標問題，均在國標允許的范圍之內，僅品牌2-A在80%LNG和100%LNG時出現了較為顯著的C0超標現象。
    另外，比較圖4的效率曲線發現C0排放與效率曲線呈現相反的變化趨勢，效率高的熱水器C0排放量較低。LNG比例越高，燃?xì)鉄嶂翟酱?，燃燒所需理論越多，但由于空氣供給量的限制，燃燒不完全程大，導致C0排放增加。同時火焰的長短也發生，而火孔到燃燒室出口的距離不變，傳熱量下以致效率下降。
5.1.4 NOx排放情況
    NOx的主要部分為thermal-N0x，其生成主要受燃燒溫度的影響。據資料顯示，當溫度高于1800K時N0x的生成才變得重要。為了說明問題，下面也給出了N0x的值，處理方法同CO一樣。

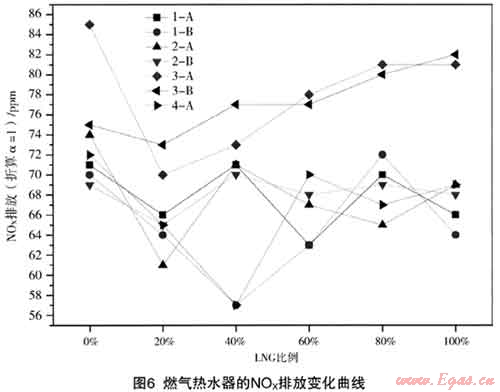

    圖6為L(zhǎng)NG比例對熱水器N0x排放的影響。N0x排放隨LNG比例的增加呈現無規律的變化趨勢，但基本穩定在50×10-6～80×10-6之間。由于熱水器的燃燒室體積較小，相對散熱強烈[4]，燃燒室內溫度較低，N0x生成量很小。
5.2 結果分析
    針對7臺熱水器，隨著氣源組分從100%管輸氣變化到100%LNG，華白數增加，最大變化為6%，此時，
    (1) 熱水器熱負荷增加，熱效率降低，CO排放增加，N0x無濕著變化；
    (2) 熱負荷變化最大為+4.8%，不超過+5%；但相對設計熱負荷，一些熱水器的熱負荷出現了較大偏差，尤其是熱水器2-A和4-A，在幾乎所有試驗氣下熱負荷的變化都超出了5%：
    (3) 熱效率不是互換性指標。但是除了3-A和3-B以外，幾乎所有熱水器在試驗氣下熱效率均不達標，這一點應加以重視；
    (4) CO排放基本處于國標允許的范圍內，僅2-A在80%和100%LNG時出現超標現象；
    (5) 熱水器實驗不同于灶具實驗，理論上似可以從觀火孔中考察火焰形態，但由于觀火孔視野小，無法全面觀測，且黃焰受金屬揮發影響較大，所以，在實際熱水器實驗中，燃燒工況無法得以準確觀測考量[5]。
6 結論
   進口LNG在參數特性上與管輸氣的顯著差別使得管網中氣源組分及特性發生了較大程度的波動，為了考察氣源波動對接入管網中的家用燃?xì)鉄崴餍阅艿挠绊?，采用?shí)驗室管道氣摻混乙烷、氮?dú)饽M上海即將進口的LNG，配制了不同比例LNG與管道氣混合氣，并進行了摻混氣的一系列測試，測試結果表明：
    隨著LNG摻混比例的增加，熱水器熱負荷顯著增加，一些熱水器的熱負荷變化會導致用戶處的不滿；當LNG比例從0%變化到20%時，效率大幅降低，之后隨LNG比例增加，效率基本維持不變，部分熱水器的效率未達標；CO排放基本處于國標允許的范圍之內；N0x排放在5×10-5～8×10-5之間波動；燃燒工況即火焰穩定性無法準確考量，需完善觀測手段；熱效率作為強制性指標，但不作為互換性判斷指標，但實際操作中應加以考慮，結合能效標準來研究熱水器的熱工性能響應情況。
參考文獻
1 GB/T 13611-2006，城鎮燃?xì)夥诸惡突咎匦訹S]
2 Gas Research Institute.Evaluating the Range of Interchangeability of Vaporized LNG and Natural Gas[R].2003
3 劉彤，高文學，王啟.燃具能效標準與節能測試研究[J].煤氣與熱力，2010；30(2)：51-55
4 夏昭知，伍國福.燃?xì)鉄崴鞯?版[M].重慶大學出版社.2002
5 GB 6932—2001，家用燃?xì)饪焖贌崴鱗S]
6 同濟大學，重慶建筑大學，哈爾濱建筑大學等.燃?xì)馊紵c應用第3版[M].中國建筑工業出版社，2000
7 NGC+Interchangeability Work Group.White Paper on Natural Gas Interchangeability and Non-Combustion End Use[R].2005
8 何淑靜.上海市多氣源天然氣互換性問題初探[J].城市公用事業，2009；23(2)：14-18
9 任興超，吳之覲，戴萬能.LNG與管輸天然氣互換性的實驗研究[J].煤氣與熱力，2010；30(7)：53-56

(本文作者：楊賢潮 秦朝葵 童超 同濟大學 機械工程學院 201804)
