城市燃料燃氣化，城市燃氣管道化是城市現代化的重要標志之一。由于燃氣管道運輸固有的高壓、易燃、易爆特性，管道的安全管理極為重要。燃氣泄漏是管道運行中最主要的安全威脅之一，并且容易產生擴散現象，往往造成火災和爆炸等嚴重事故。安全可靠供氣是燃氣行業的首要任務。燃氣企業時時刻刻都處在安全搶修待命狀態，提高自控水平是安全供氣的基本保障。所以燃氣管網系統的管理與決策，需要以先進的理念為依據，現代化信息技術為基礎，高科技設備為手段，建設數字燃氣，科學地提高城市燃氣服務水平。

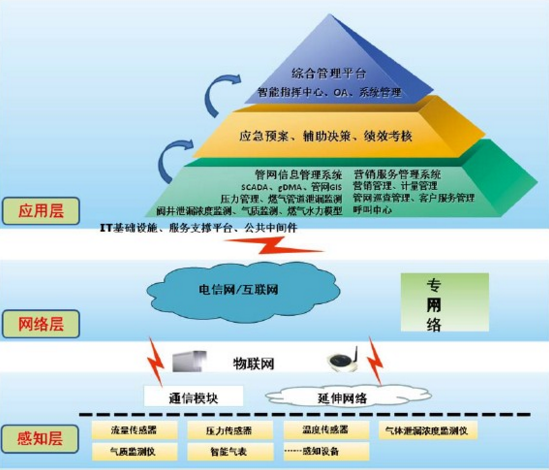

1、總體架構

2 .系統組成

智慧城市燃氣系統主要由十大應用系統共21個子系統組成，即生產領域的管網信息管理系統；服務領域的營銷服務管理系統；領導決策支持的應急預案管理系統、輔助決策管理系統、績效考核管理系統；統一指揮調度的智能指揮中心系統；自動化辦公的OA系統和系統管理支撐子系統。

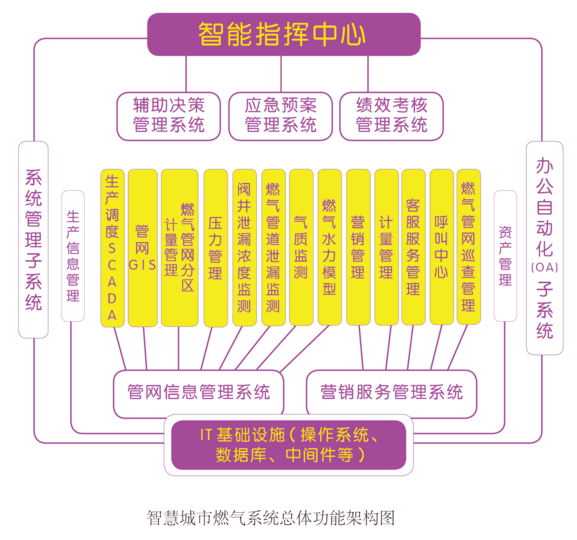

3.總體功能

智慧城市燃氣系統是智慧城市建設城市功能提升的重要組成部分,該系統功能緊密結合燃氣企業運營業務流程，以一體化的管理方式對管網信息、生產調度、營銷管理、客戶服務等業務實現功能和數據上的統一與共享，有利于提高工作效率和質量，為用戶提供優質服務。系統同時對各運營業務系統的信息進行深層次的智能分析，為管網規劃和改造提供科學依據；提高應對突發事件能力,最大限度地減少突發事件可能造成的損失，保護人民的健康和生命安全，確保城市供氣安全。

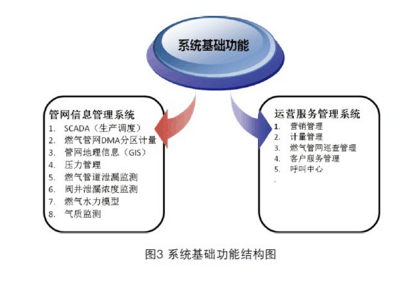

1）系統基礎功能

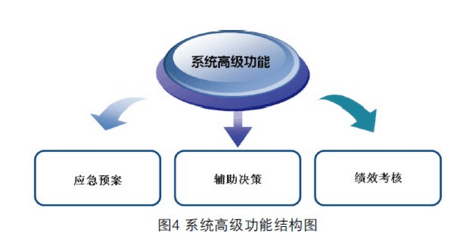

2）系統高級功能

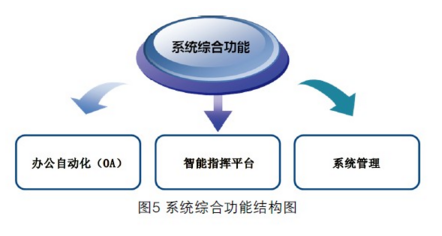

3）系統綜合管理功能

4.配套系統與設備

4.1燃氣閥井在線監測系統VP-OMS

ＶＰ－ＯＭＳ是智慧城市燃氣管理系統重要的組成部分，埃德爾已經取得成效，和有的燃氣公司合作成功。

城市燃氣管道的附屬設施地下閥井是一個密閉的有限空間。燃氣閥門井內管道、閥門等設施經過長時間運行，在不通風、潮濕環境下，閥門閥體、法蘭等部位因腐蝕、脹縮等原因可能會產生局部燃氣泄漏，在通風不良條件下易造成燃氣聚集；另外，閥門井附近燃氣管道發生泄漏時也會擴散到閥門井內聚集。當燃氣積累到一定量的氣團，達到爆炸濃度極限范圍時，遇明火或物體之間摩擦以及靜電感應等原因就有可能發生燃氣爆炸事故，特別是城市高、中壓燃氣管道周圍存在不少的工業區、居民區，管道爆炸后都會造成嚴重的人員傷亡和財產損失。

1）系統功能及特點

（1）系統功能

◆系統應用激光或紅外傳感器，對城鎮燃氣閥門井實行24小時實時監測，實現可燃氣體濃度數據上傳，滲漏及泄漏報警，閥門狀態指示等功能

◆監測系統采用通用ModbusTCP協議，通過無線網絡傳輸實時監測數據，避免有線方式連接的施工要求

◆系統采用不間斷供電方式，特別能做到在7天持續陰雨極端惡劣的條件下也能保持正常供電

◆系統增加了各閥井的組態信息，可顯示報警、查詢、圖表、實時監測等功能

（2）系統特點

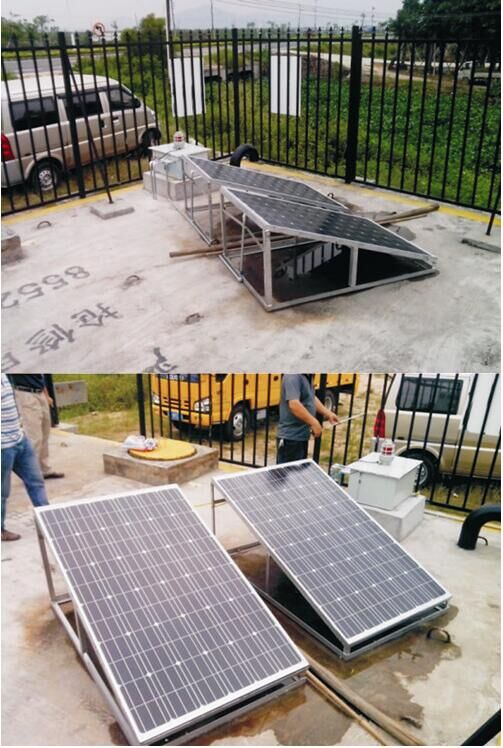

◆VP-OMS系統的供電方式采用七大新型產業之一的太陽能源供電，保障系統技術的前沿性、持續性和實用性。也可用市電和鋰電池

◆該系統通訊協議開放，便于與其它系統數據對接以及與燃氣管道信息系統兼容

◆系統防護功能采用整體系統設計方式，具有防爆、防潮、防雷、防盜等功能，安全性能高

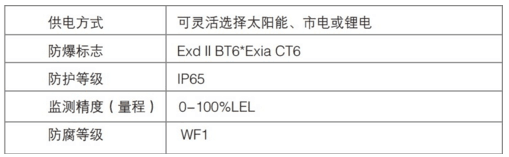

2）技術參數

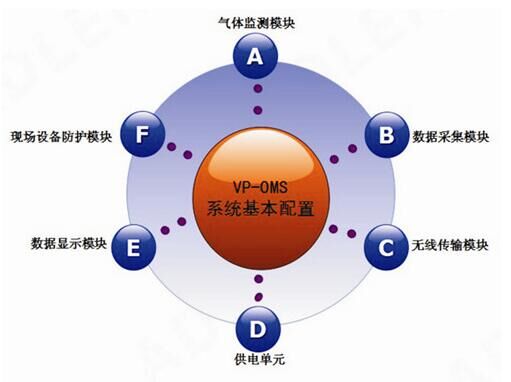

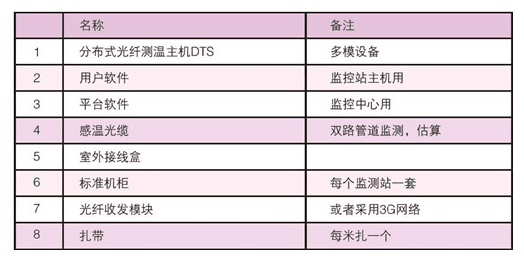

3）系統基本配置

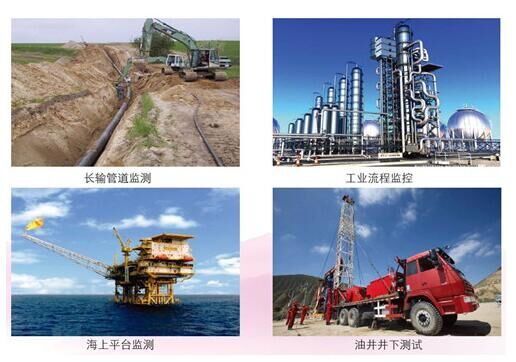

4）應用案例場景
